一 设备用途及特点:
本设备适用于市话电缆或光缆在护套或成缆的过程中对缆线进行油膏填充,特别适合较为黏稠的热填充油膏。
设备由可灵活移动的可加热的油膏一级泵和可加热的自循环式的油膏填充机组成,具有以下特点:

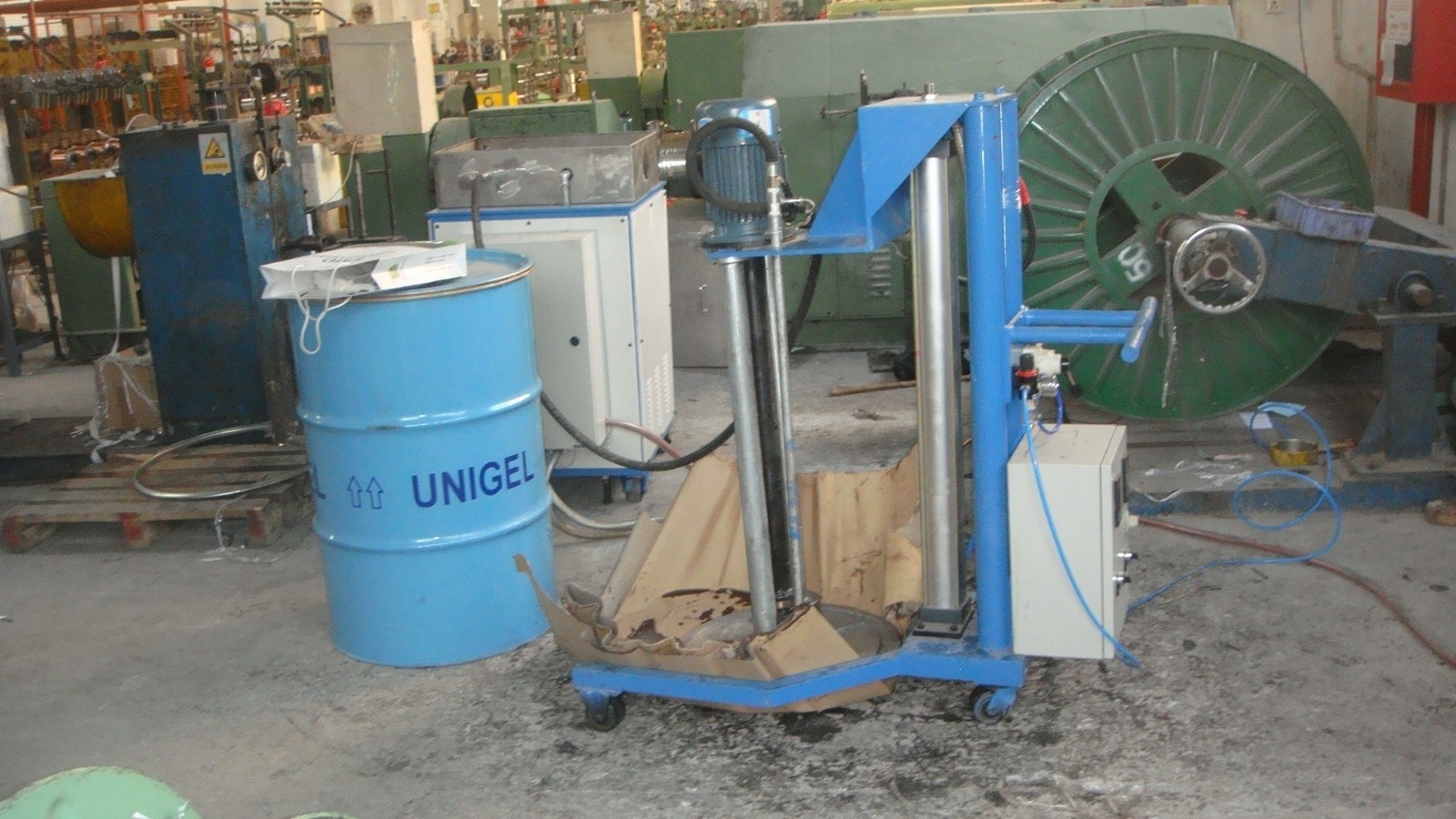

1. 油膏一级泵配有灵活的移动小车,将整个抽吸系统轻松的推到油膏桶的位置;配有气动升降系统,很轻松的升降将高压齿轮泵及加热系统插入油膏桶内;
2. 油膏一级泵配置有加热温控系统,很方便的将油膏在桶内进行融化,在逐步融化的过程中配合升降系统一边融化一边抽取,加热温度在线可调;

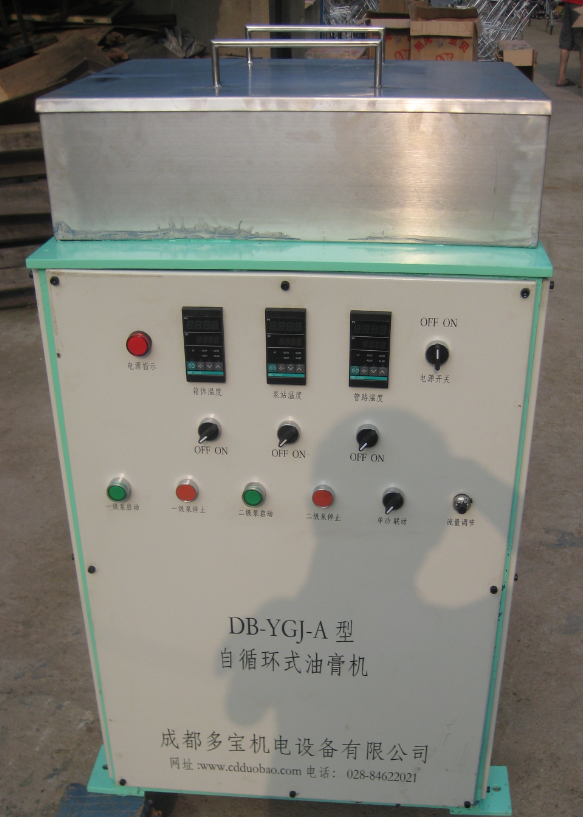

3. 油膏填充机为自循环式结构,可有效保证在油膏填充的过程中地面的干净整洁;
4. 油膏填充机配置有加热温控系统,保持油膏在填充过程中始终处于融化状态,采用交流变频控制充油速度,自动跟随生产线速度保证恒压充油;
二 .主要技术参数:
1. 适用最大缆线直径:≤Ф40㎜
2. 缆线中心高: 1000㎜
3. 总电机功率: 4kW
4. 总加热功率: 10kW
5. 充油压力: 1Mpa-2.5 Mpa
6. 充油量: 1450ml/min
三.设备组成:
1.油膏一级泵--------------1台
2.油膏填充头--------------1台
