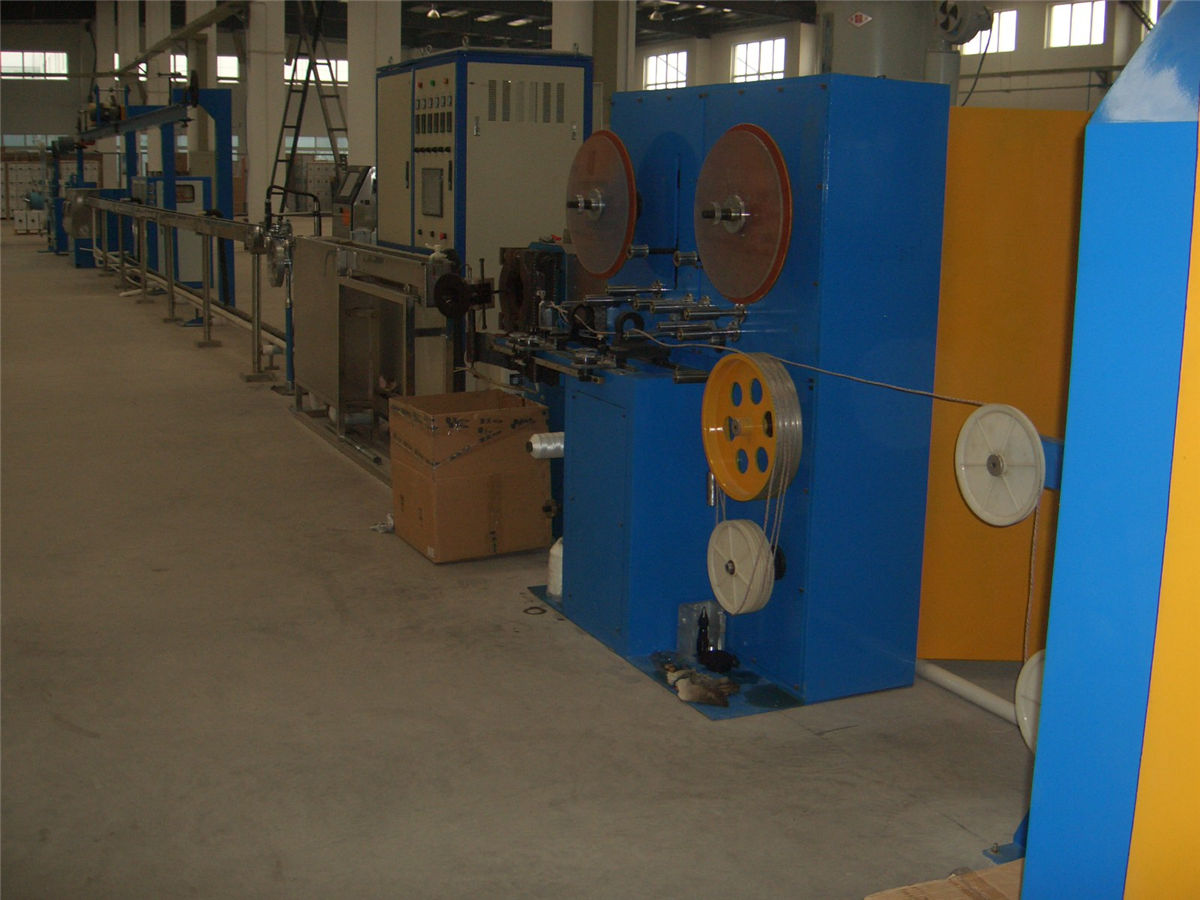

一、设备用途
该设备用于五类、超五类及六类水平对称电缆的成缆、护套及打包工序。该设备可将四对以下对绞线成缆、十字骨架填充、频蔽层纵包、外护套、成圈等工序一次性完成，减少了中间中转环节。且传统的十字骨架填充只有在单绞成缆机上完成，该设备的研制成功，实现了双绞成缆时的十字骨架填充，在相同转速情况下提高了一倍的生产速度。大大节约了设备投资、人工成本、能源损耗及原材料的损耗。是水平对称电缆厂家的首选设备。
二、设备组成
序号 | 名称 | 型号/规格 | 数量 | 备注 |
1 | 内放外收双绞成缆机 | 4对PN500 | 1台 | |
2 | 双纵包平台 | φ500×4 | 1台 | |
3 | 挤出机组 | SJ70×25 | 1台 | |
4 | 十字机头及挤出模具 | 1台 | ||
5 | 真空上料及干燥机 | 100kg | 1台 | |
6 | 活动水槽及水箱 | 2m | 1套 | |
7 | 吹干器 | 1套 | ||
8 | 计米装置 | 1套 | ||
9 | 冷却水槽 | 2m×5 | 1套 | |
10 | 双轮牵引机 | φ500 | 1台 | |
11 | 储线装置 | 1台 | ||
12 | 成圈机 | φ450X210 | 1台 | |
13 | 电气控制系统 | 1套 | ||
14 | 喷码机（需方自备） | 1台 |
三、主要技术参数
１、护套外径 φ4—φ15mm
２、最大绞合外径 φ12mm
３、节距范围 50-250mm
４、绞弓最高转速 800rpm
５、设计速度: 120m/min
６、正常生产速度: 80m/min
7、生产线中心高: 1000mm
8、总装机容量: 约90kW
9、设备长度： 约30米
