DB-TND-500

退扭对绞机

一、 设备用途及特点

用于超五类和六类数据电缆的绝缘单线的对绞。

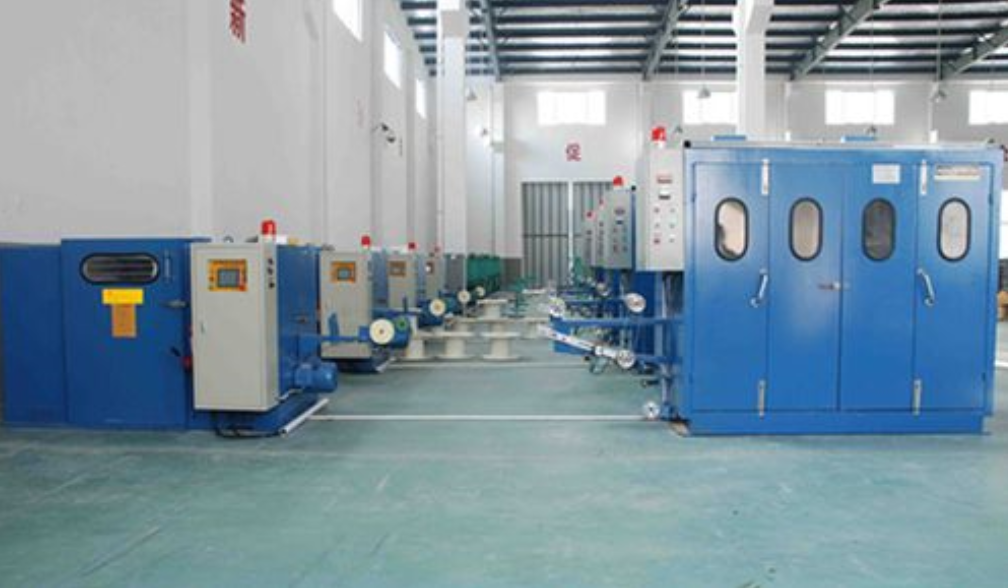

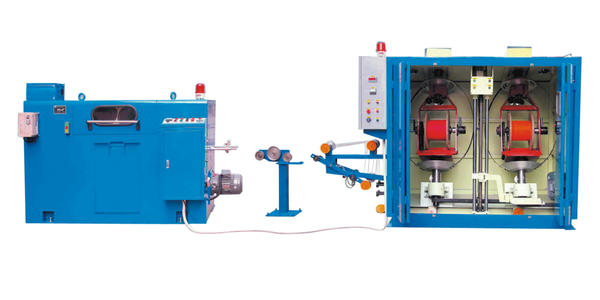

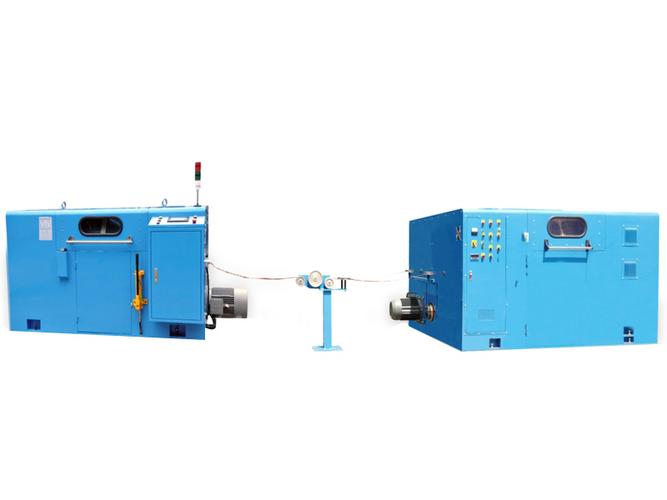

采用两个卧式主动放线退扭机和一个卧式双节距对绞机的配置，具有结构紧凑，自动化程度高，速度快，噪音低，性能稳定，运行平稳，节距准确的特点。

设备也有两个立式退扭机和一个卧式双节距对绞机的配置.

二、设备技术参数

1．芯线线径：       Φ0.4-Φ2.2

2．放线绞弓转速：   MAX1000r/min(2000p/min)

3．收线绞弓转速：   MAX2000r/min(4000p/min)

4．节距范围：       6-50mm。

5．退纽率：         0-50%

6．节距误差：       ≤0.5%

7．噪音：           ≤80DB

8．收、放线盘：（单位：mm）

外径	底径	外开档	内开档	轴孔	拨销孔径	拨销孔与轴孔距离
Φ500	Φ250	250	200	Φ56	Φ22	76

9．收线张力：      5-15N

10．放线张力：     3-8N

11．放线绞弓电机：  4KW

12．收线绞弓电机：  5.5KW

13．放线电机：     0.75KW

14．设备颜色：   用户指定

15．操作方向：  用户指定

三. 设备构成:

1.   双头卧式退扭放线机-------1台

2.   导引架------------------1台

3.   双节距对绞机------------1台

    4.电控系统----------------1套
