一、 主要用途
该机对电缆进行铜丝和铜带屏蔽电缆的生产.
二、 主要技术参数(例举了其中一种配置,可根据客户要求另行定制)
1. 电缆最大外径 Φ55mm
2. 单线直径 Φ0.5-2.5mm
3. 屏蔽单线数量 76根
4. 绞体转速 20-60r/min
5. 绞体节距 100~1200mm
6. 铠装节距 8-130mm
7. 绕包节距 8~140mm
8. 生产线最大速度 25m/min
9. 牵引 2500kg
10. 绞体放线盘规格 PN400
11. 收线盘规格 PN1250~ PN2500
12. 主电机 90kw
13. 设备中心高 1000mm
三、 设备组成(例举了其中一种配置,可根据客户要求另行定制):
1. PN2500地轨龙门行走式放线机 1套
2. 井式导线架 1套

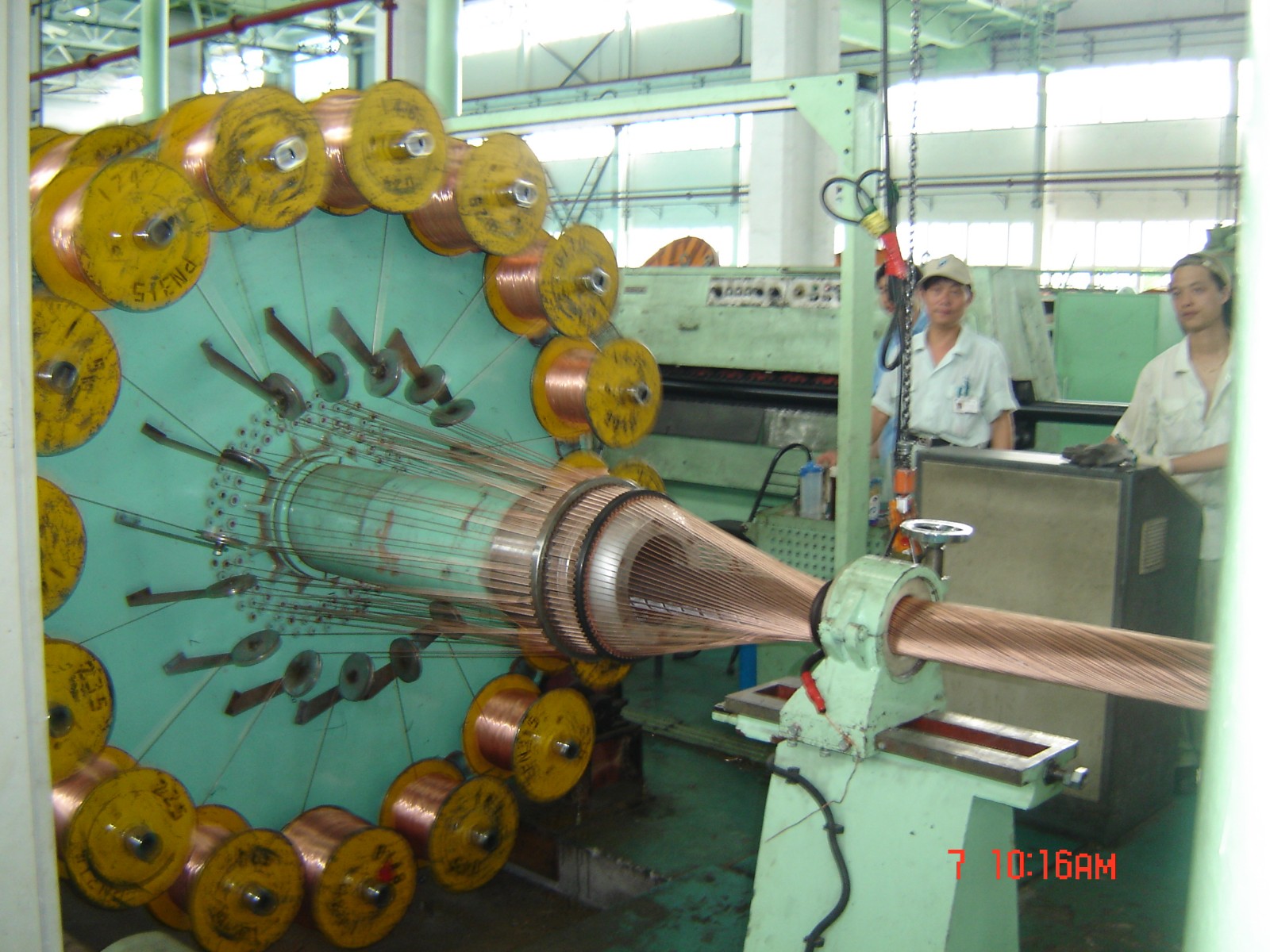

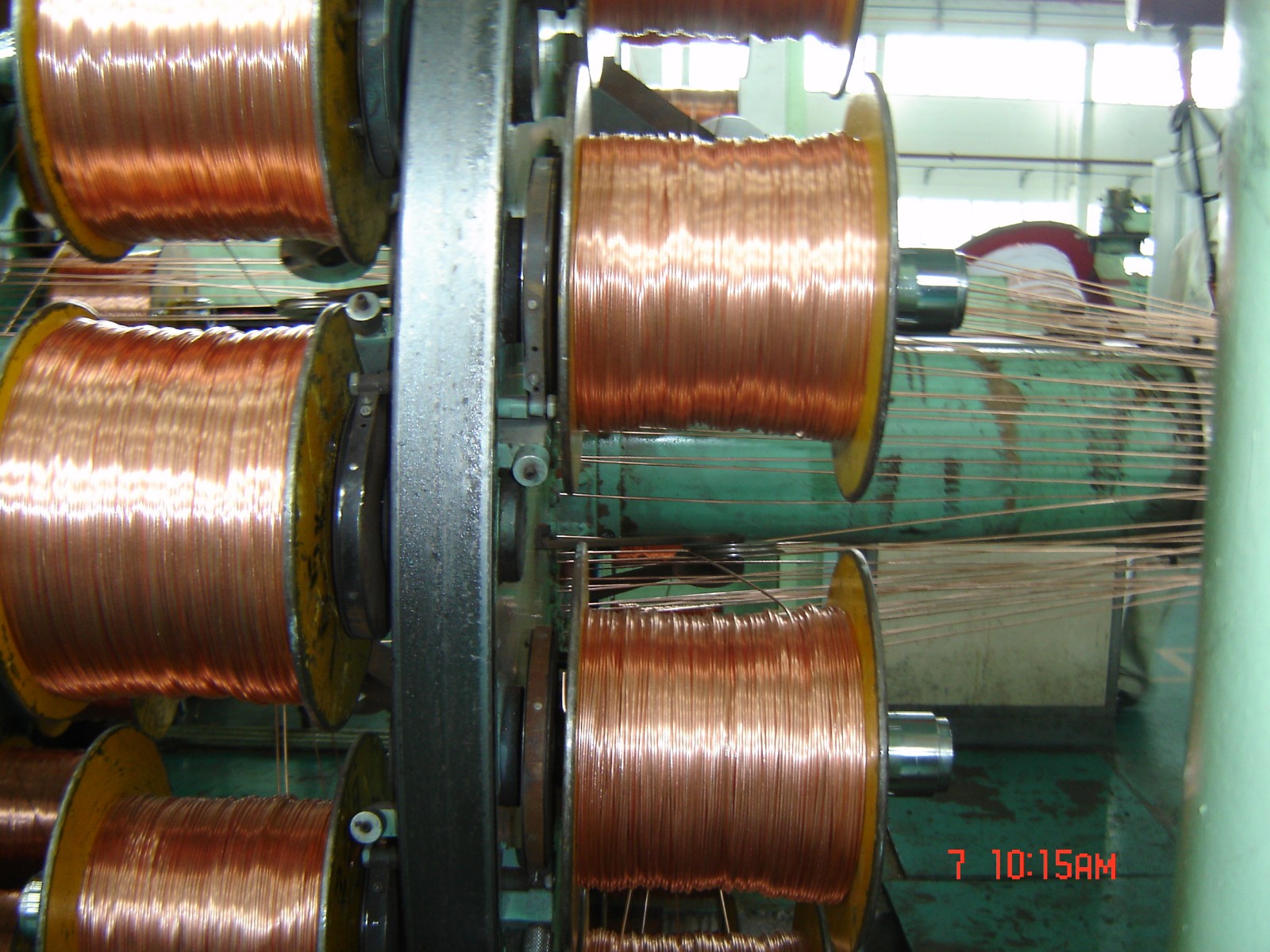

3. φ400/76盘铜丝疏绕机 1套
4. 并线模架 1套
5. φ500/4绕包装置 1套
6. φ710钢带铠装机 1套
7. 机械电子计米器 1套
8. 2500kg履带式牵引机 1套
9. PN2500地轨龙门行走式收排线架 1套
10. 传动系统 1套
11. 电气控制系统 1套
12. 安全防护栏 1套
