柔性防火电缆绕包生产线
（同心式绕包）
一． 设备用途及特点:
本设备用于柔性防火电缆的生产上缠绕多层云母带。
二． 设备主要技术参数
1. 缆线外径： ≤Ф30㎜
2. 绕包转速： ≤800r/min
3. 绕包节距： 12～200㎜
4. 牵引速度： ≤40m/min
5. 放线盘尺寸： PN1250～PN2000㎜
6. 收线盘尺寸： PN1250～PN2000㎜
7. 总用电功率： ～25kW
8. 总占地面积： 长24米×宽2.5米×高2.1米
三． 设备构成:
1. PN2000端轴式被动放线机--------------------1台

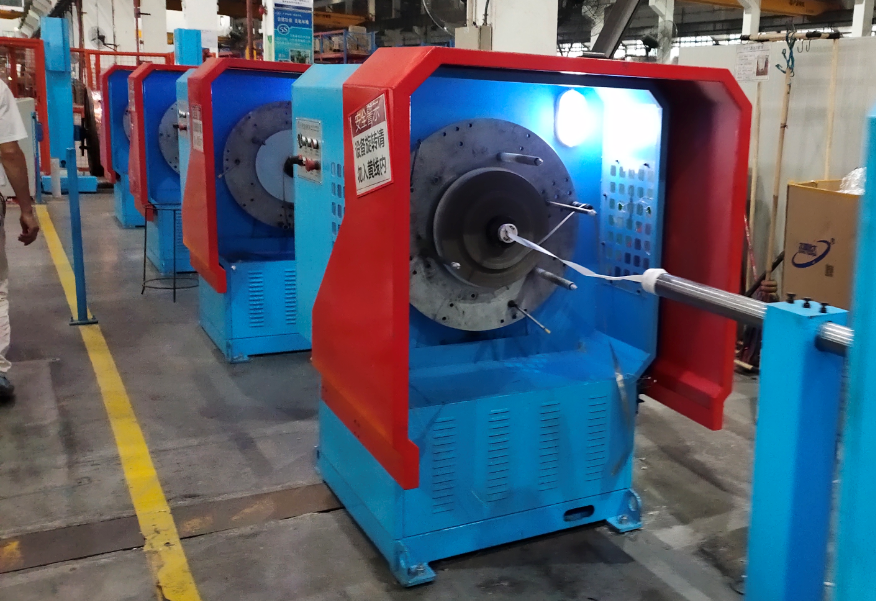

2. 同心式绕包机-------------------------------6台
3. 800㎏履带式牵引机--------------------------1台
4. PN2000端轴式收排线机-----------------------1台
5.电气控制系统-------------------------------1套
