一.用途及特点:

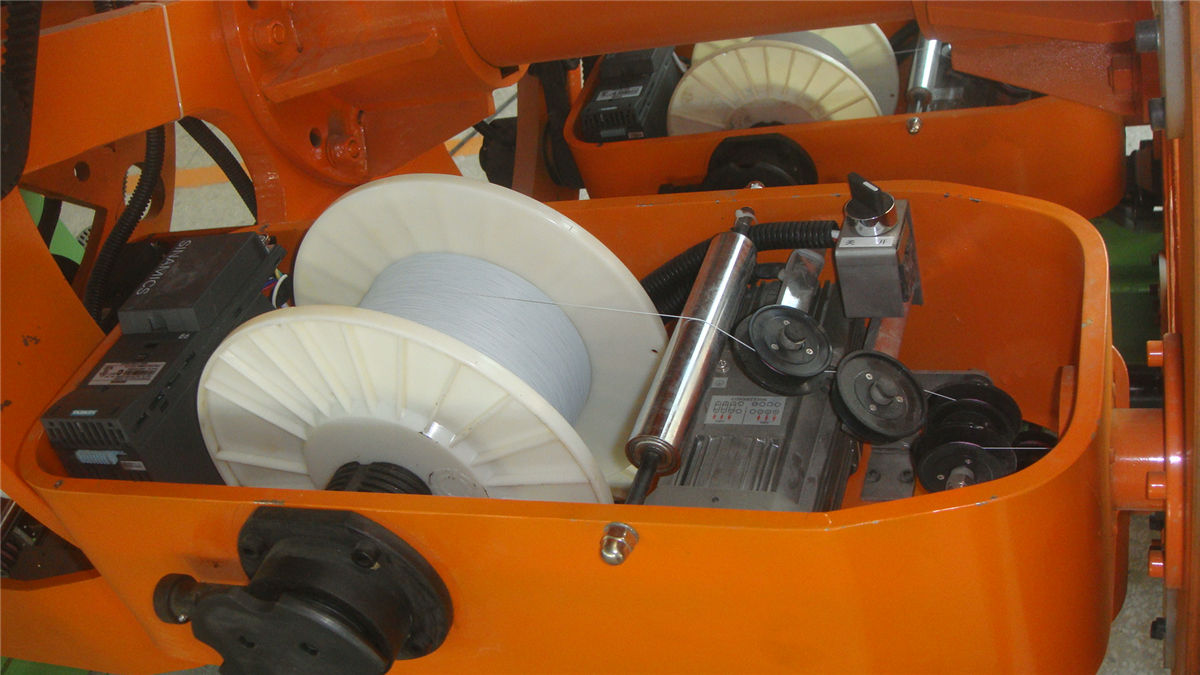

该系列设备用于极细线的绞制,每个摇篮内的放线均有独立的电机进行驱动实现主动放线。
二.设备组成:
整条生产线由放线架、各段绞笼体、汇线模座、计米器、牵引装置、收排线架、传动系统、电控系统及安全防护系统等组成.
三.主要技术参数(可按客户要求另行指定设计):
1. 单线直径: Ф0.3~Ф1.2㎜
2. 绞合外径: ≤Ф5㎜
3. 绞笼上装盘: PN250(外径Ø250×盘宽190×内孔Ø125)㎜
4. 绞笼转速: 51~118r/min
5. 绞合节距: 39~655㎜
6. 牵引轮直径: Φ600㎜
7. 牵引速度: 3.74~33.74m/min
8. 主电机功率: 15kW(交流变频控制)
