一.用途及特点:
该系列设备用于绞制三芯、四芯和五芯电力电缆之用.被绞制电缆可为圆形或扇形线缆。
1. 设备刚性好、结构紧凑、适用范围广、安全可靠;
2. CLY1600系列以上的成缆机可以实现不停机预退扭,特别适用于4、5芯扇形电缆的成缆;
3. 可根据用户需求具有多种组合方式,具体型号有:
a. CLY630/6
b. CLY1000/6 CLY1000/9 CLY1000/1+4
c. CLY1250/6 CLY1250/8 CLY1250/9 CLY1250/1+4 CLY1250/1+1+3
d. CLY1600/1+3 CLY1600/1+4 CLY16001+1+3
e. CLY2000/1+3 CLY2000/1+4 CLY2000/1+1+3
f. CLY2500/1+1+3
二.设备组成:

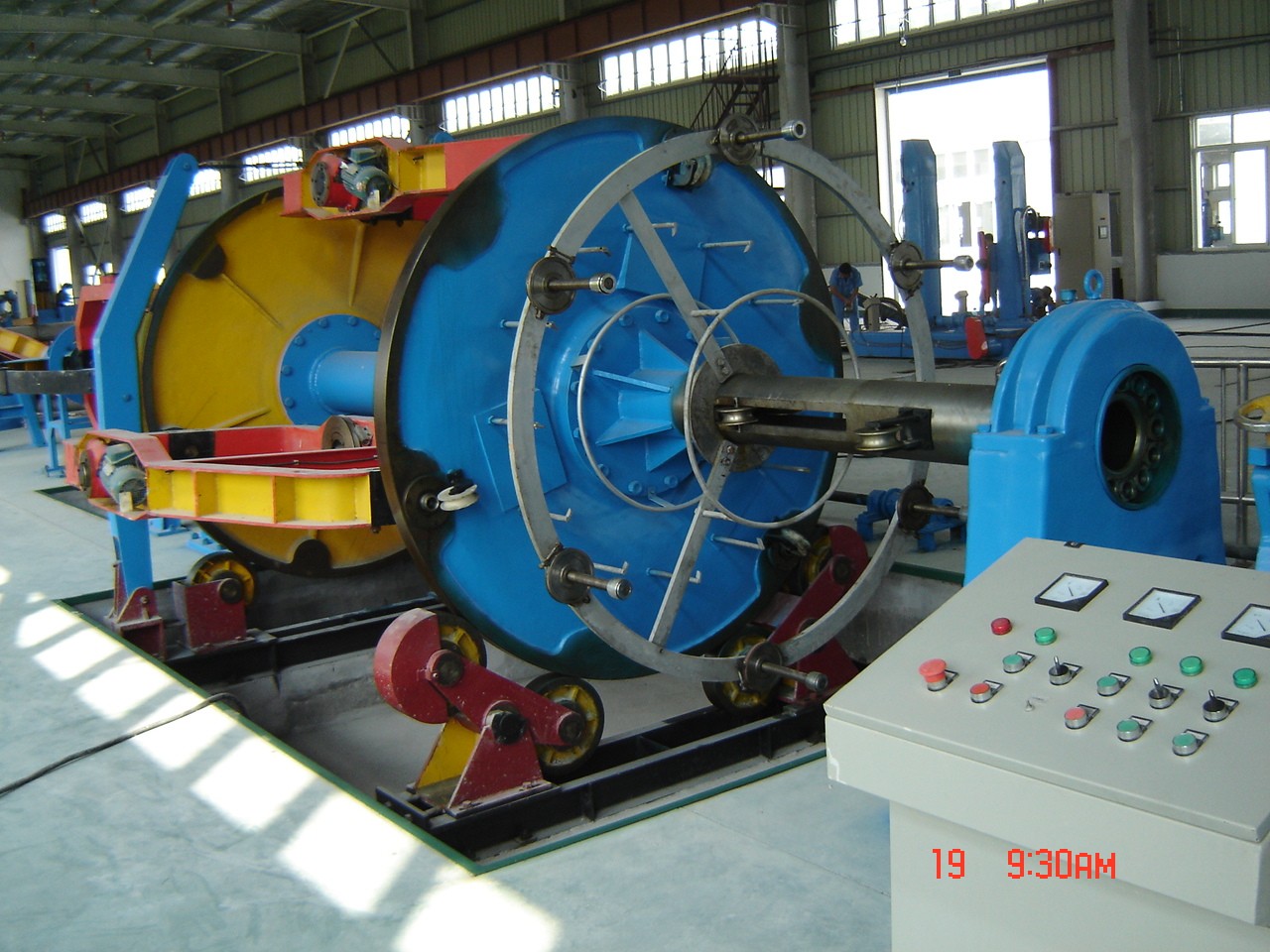

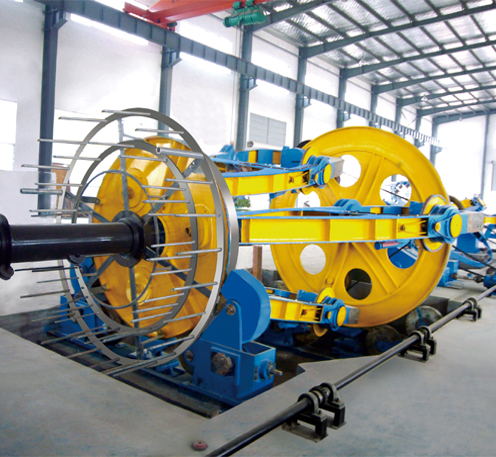

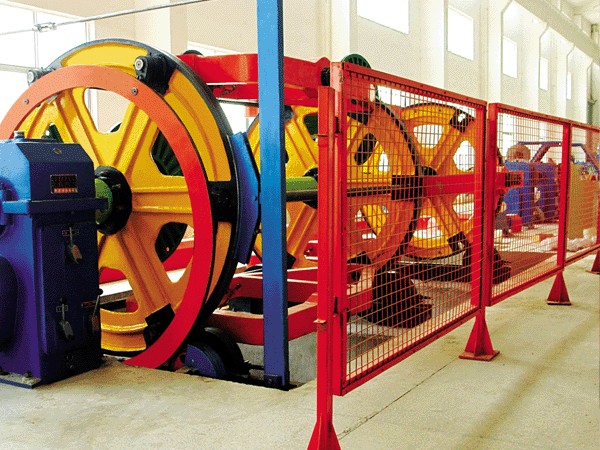

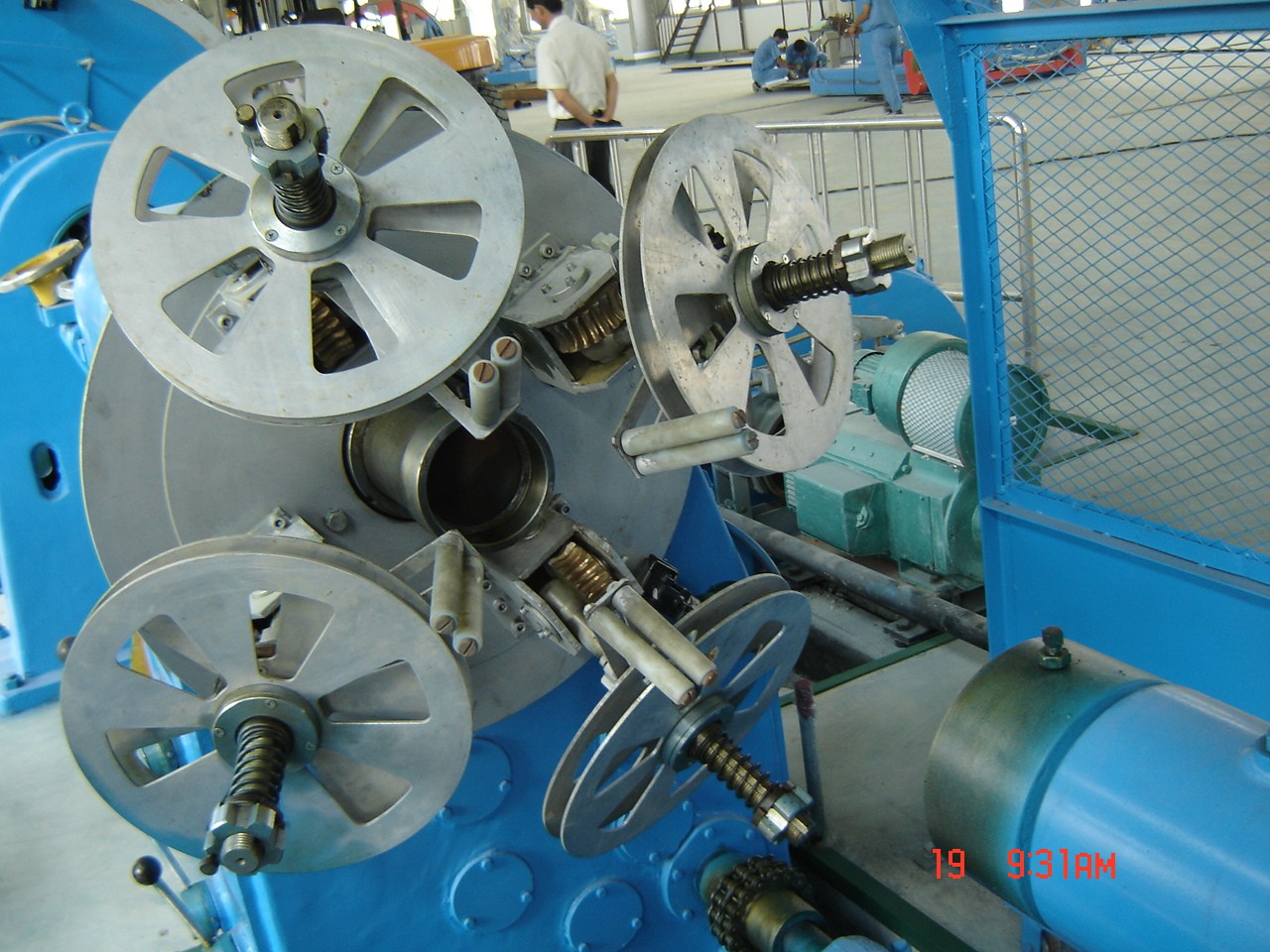

整条生产线由后置摇篮(中心放线架)、绞笼体、汇线模座、绕包装置、钢带铠装装置、计米器、牵引装置、收排线架、传动系统、电控系统及安全防护系统等组成.
三. 主要技术参数:
1. CLY630、CLY1000型
型号 参数 |
CLY630/6 |
CLY1000/6 |
CLY1000/1+4 |
CLY1000/9 |
线芯截面 ㎜2 | 10～95 | 25～185 | 最大绞合对数 | |
成缆直径㎜ | Φ40 | Φ60 | 2000对 | |
绞笼转速r/min | 16～45 | 9～24 | 13.5～32.5 | |
成缆节距mm | 107～2240 | 201～3980 | 300～3350 | |
出线速度m/min | 4.84～35.83 | 4.84～35.83 | 9.5～43 | |
牵引轮直径mm | Φ1600 | Φ1800 | Φ2000 | |
主电机功率kW | 18.5 | 30 | 30 | |
收、放线架mm | 放PN630 收PN1600 | 放1600收PN2000 | 放1600 收PN200 | |
收线电机 ㎏.m | 4 | 6 | 6 | |
2. CLY1250型
型号 参数 |
CLY1250/6 |
CLY1250/9 |
CLY1250/8 |
CLY1250/2+3 | CLY1250/1+1+3 CLY1250/1+4 | |||
线芯截面 ㎜2 | 25～240 | 最大绞合对数 | 25～240 | |||||
成缆直径㎜ | Φ65 | 2000对 | 1800对 | Φ65 | ||||
绞笼转速r/min | 9～24 | |||||||
成缆节距mm | 142～2793 | |||||||
出线速度m/min | 3.41～43 | |||||||
牵引轮直径mm | Φ2000 | |||||||
主电机功率kW | 30 | |||||||
收、放线架mm | 放线Φ1600 收线Φ2500 | 放线Φ1600 收线Φ2500 |
收线Φ2500 | |||||
收线电机 ㎏.m | 6 | |||||||
3. CLY1600、CLY2000 、CLY2500型
型号 参数 | CLY1600 /1+3 | CLY1600/1+1+3 CLY1600/1+4 | CLY1600 /2+3 | CLY2000/1+3 CLY2000/1+4 | CLY2000/1+1+3 CLY2500/1+1+3 | |
线芯截面 ㎜2 | 35～300 | 35～400 | ||||
成缆直径㎜ | Φ95 | Φ100 | Φ100 | Φ110 | Φ125 | |
绞笼转速r/min | 5.6～12.75(6级) | 5.6～12.75(6级) | ||||
成缆节距mm | 500～5000 | 500～5000 | ||||
出线速度m/min | 6.45～48 | 6.45～48 | ||||
牵引轮直径mm | Φ2500 | Φ2500 | ||||
主电机功率kW | 45 | 55(75) | ||||
收、放线架mm | Φ3150 | Φ3150 | ||||
收线电机 ㎏.m | 10 | 10 | ||||
钢带铠装规格 | Φ630×2 | Φ900×2 | ||||
铠装头最大转速 | 360 | 260 | ||||
