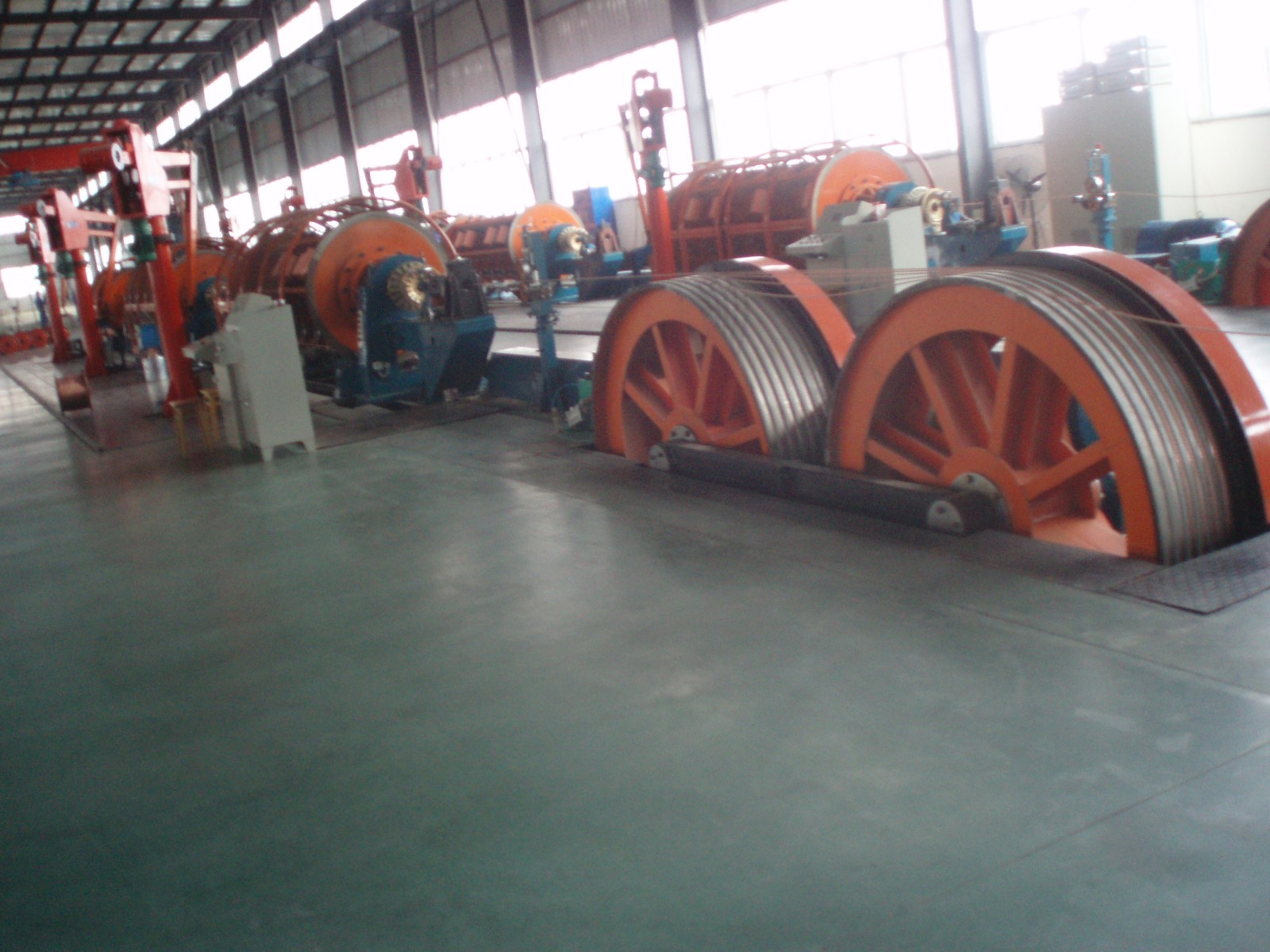

一. 设备用途:
设备主要适用于绞制大长度,大截面积铝,铝合金,裸铜线及纲芯铝绞线,扇形导体,交联紧压缆芯的绞合
1.线盘分装在绞笼得四周成四等分,集中上盘,设备刚性强度高,整体性能好,运行速度高。
2.设备牵引传动采用27级变速牙箱,双主动,双牵引装置,最大牵引力可达13T,牵引装置排线采用自然分线,避免线芯在分线过程中擦伤,
3.线盘满盘至空盘时的张力均匀,并设有断线自动紧停装置,断线停车直接控制每个线盘,当断线线盘停转时,主机自动紧停。
4.设备能够确保拉拔绞制紧压密度在90%以上的500mm铜芯紧压线芯,满足大截面交联线缆绞合的需要。
二. 设备主要技术参数
1. 绞笼转速: 212r/min (max)
2. 生产线速度: 55m/min(max)
3. 绞笼上装盘: PND500㎜
4. 绞笼内最多装盘: 54盘
5. 单线直径: 铜 Ф1.2~Ф4.0㎜
铝Ф1.5~Ф5.0㎜
6. 最大绞合外径: Ф45㎜
7. 中心放线盘规格: PN1000~1600㎜
8. 牵引轮直径: Ф2000mm(双牵引双主动,自然分线)
9. 收线盘规格: PN1600~2500㎜(地轨龙门式)
10. 主电机功率: 75kW
11. 生产线占地面积: 45米(长)×3.6米(宽)
三. 设备构成:
1. PN1600端轴式被动放线机------------------------1台
2. 12盘框绞机--------------------------------------1台
3. 18盘框绞机--------------------------------------1台
4. 24盘框绞机--------------------------------------1台

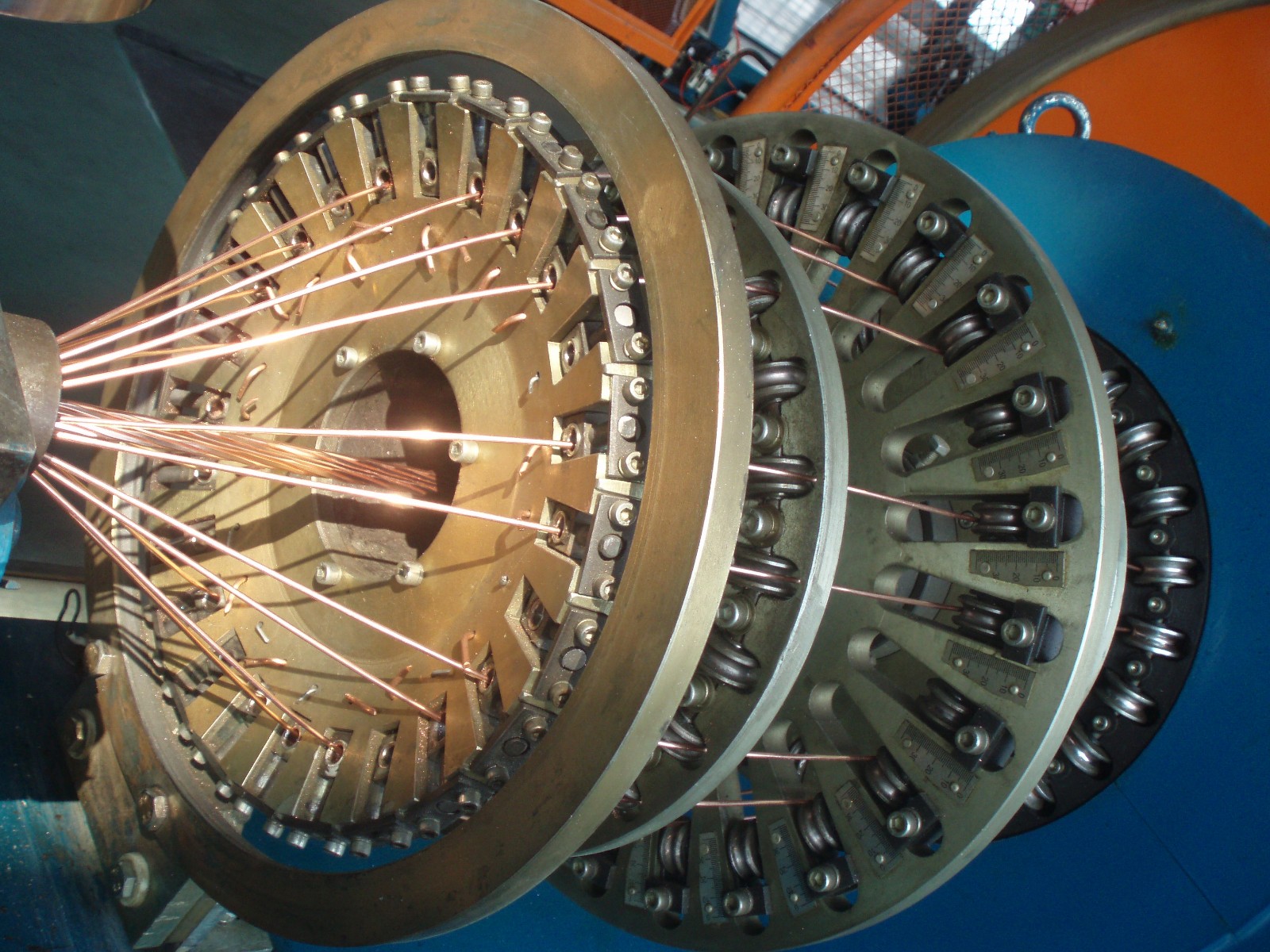

5. 汇线模架-----------------------------------------3台

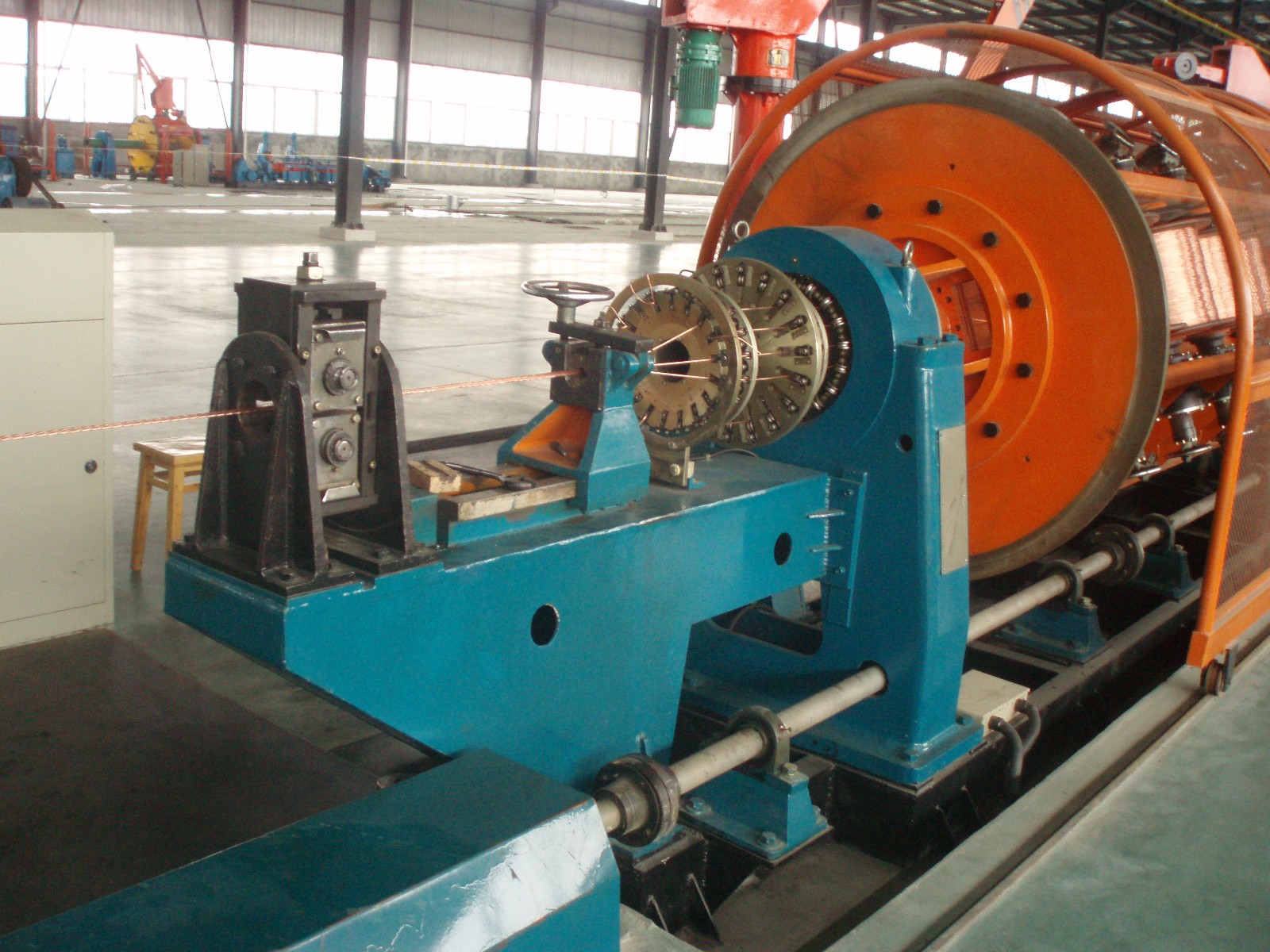

6. 紧压装置-----------------------------------------3台
7. Ф2000双轮牵引机---------------------------------1台
8. PN2500地轨行走式龙门收排线机---------------------1台
9. 传动及减速部分------------------------------------1套
10. 电气控制系统--------------------------------------1套
