一．设备用途及特点：
该生产线用于绝缘芯线的单线生产．具有以下特点:
1.运行速度高,可在800m/min连续高速运行;
2.放线采用甩桶放线,为两组甩桶交替放线,实现不停机连续放线;
3.收线采用双盘自动换盘收线,可实现自动换盘,不停机连续收线.
二．主要技术参数
1. 导体线径： Φ0.32-0.7mm
2. 绝缘材料： PE
3. 实芯绝缘芯线外径偏差稳定在：±0.01mm
4. 实芯绝缘芯线椭圆度稳定在： ±0.01mm
5. 设计生产速度： Vmax≤1000m/min
6. 验收速度： 800m/min(0.5芯线时)
7. 设备占地： 长(约28米)×宽(约4米)
8. 收线盘规格： PN 500㎜（Φ500×Φ250×300）
三.设备主要组成部件

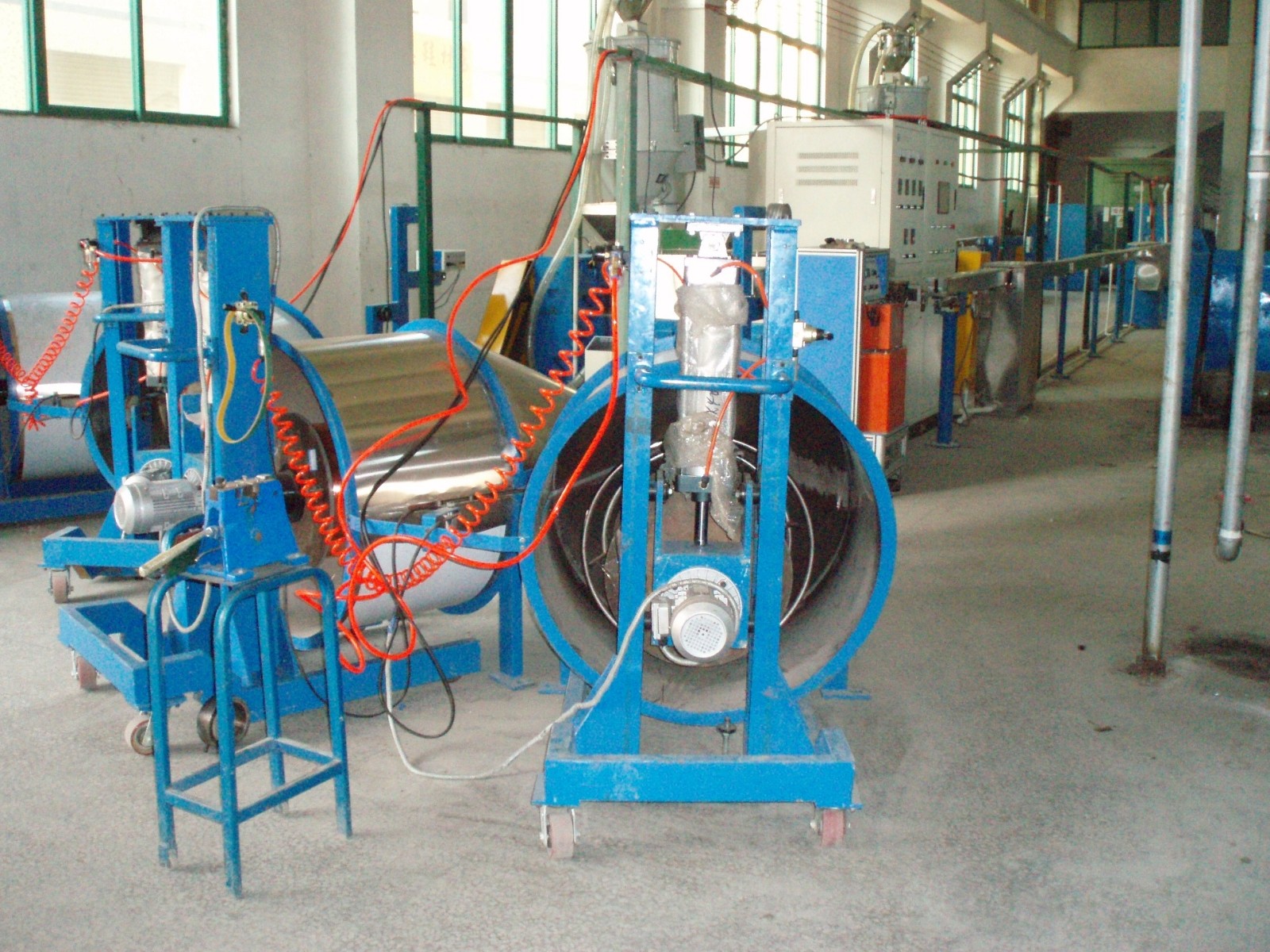

1． PN500甩桶放线架----------------------------2台
2． 芯线预热器---------------------------------1台

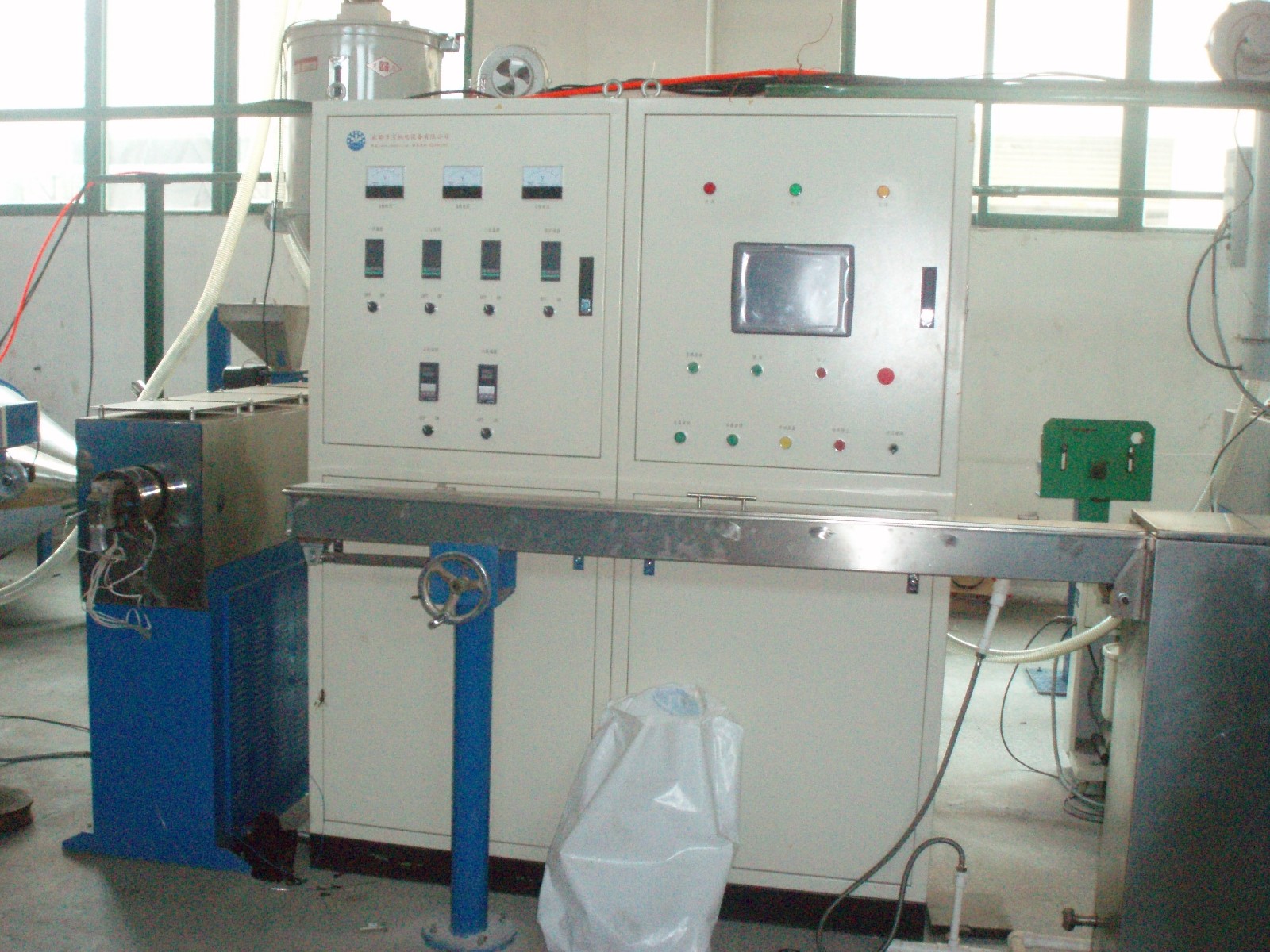

3． 65挤塑机及辅配件-------------------------- 1台
4． 自动真空上料及干燥机-----------------------1台
5． 冷却水槽---------------------------------- 1台
6． 多层绕线冷却牵引机------------------------ 1台
7． 激光测径仪 --------------------------------1台
8． 火花检测仪---------------------------------1台

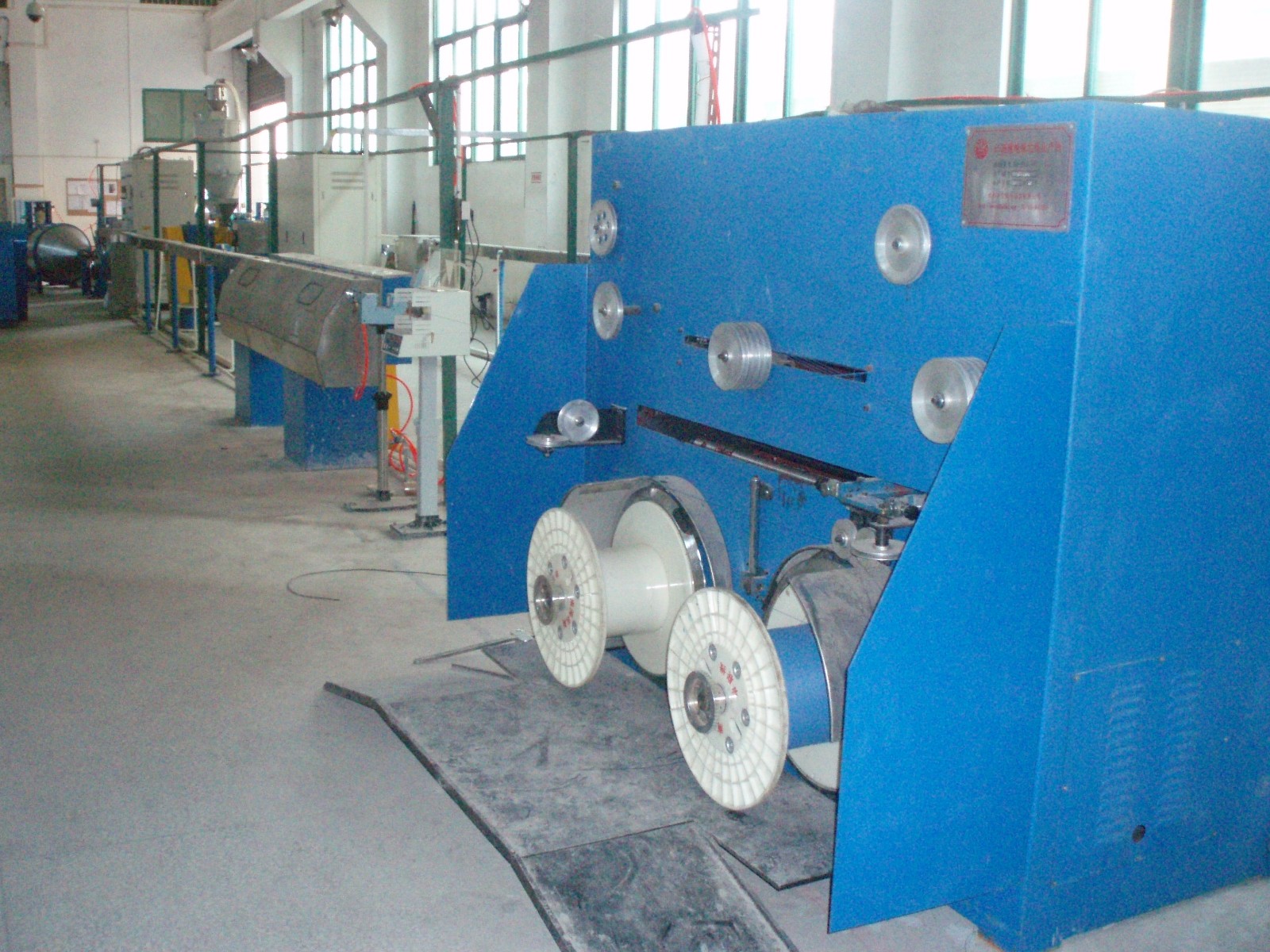

9． PN500双盘自动换盘收排线机----------------- 1台
10． 电气控制系统------------------------------1套
