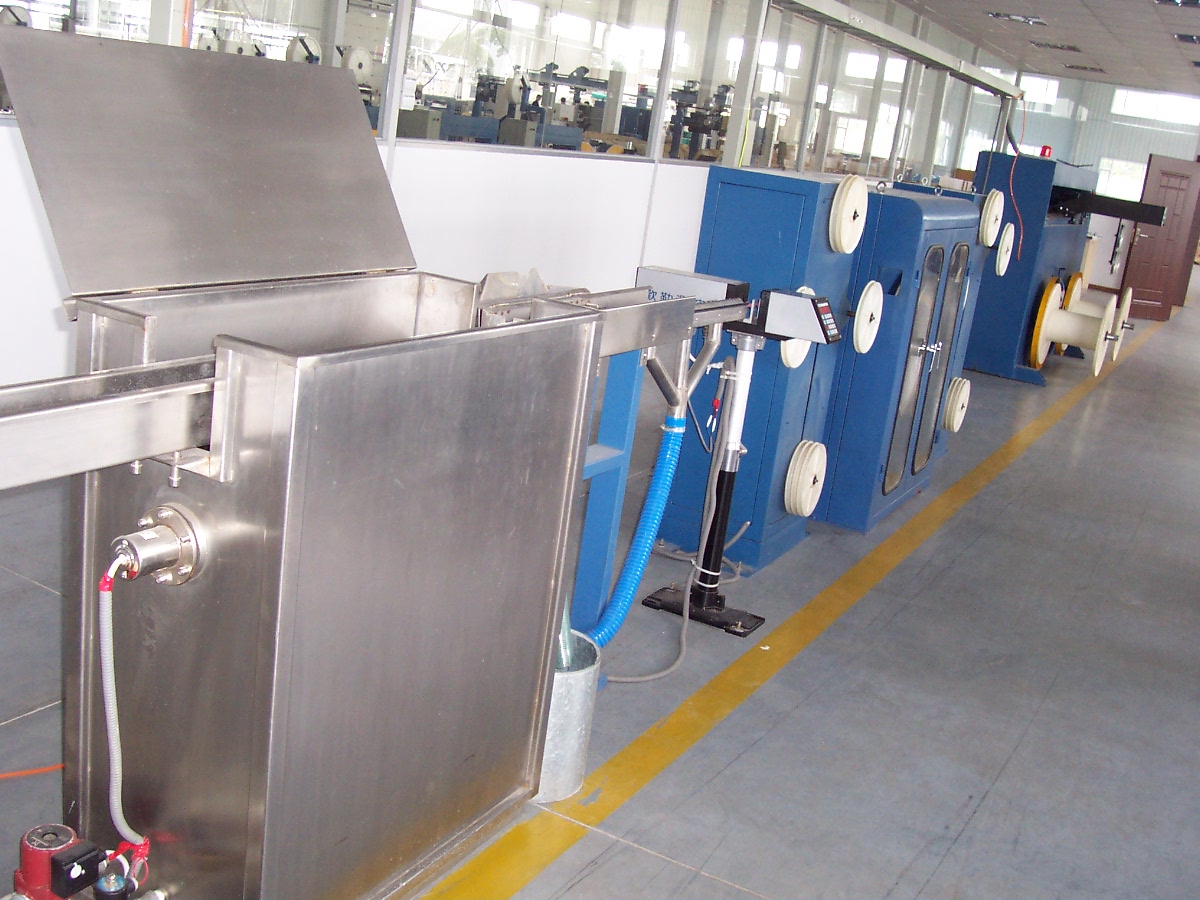

光纤二次套塑生产线

一．       设备用途

DB-SEC-45光纤二次套塑生产线适用于光纤二次套塑的松套管的生产。

二．       主要技术参数

1.      光纤放线盘数：    12盘

2.      光纤放线张力：    0.05N～1N±5%

3.      生产速度：      200m/min(常规配置）

4.      套管外径：      ≤4.0mm

5.      线径偏差：      ±0.08mm

6.      余长控制范围：     0.05～0.3%

7.      生产线长度：      32m

8.      整机功率：      约35KW

   三、设备组成

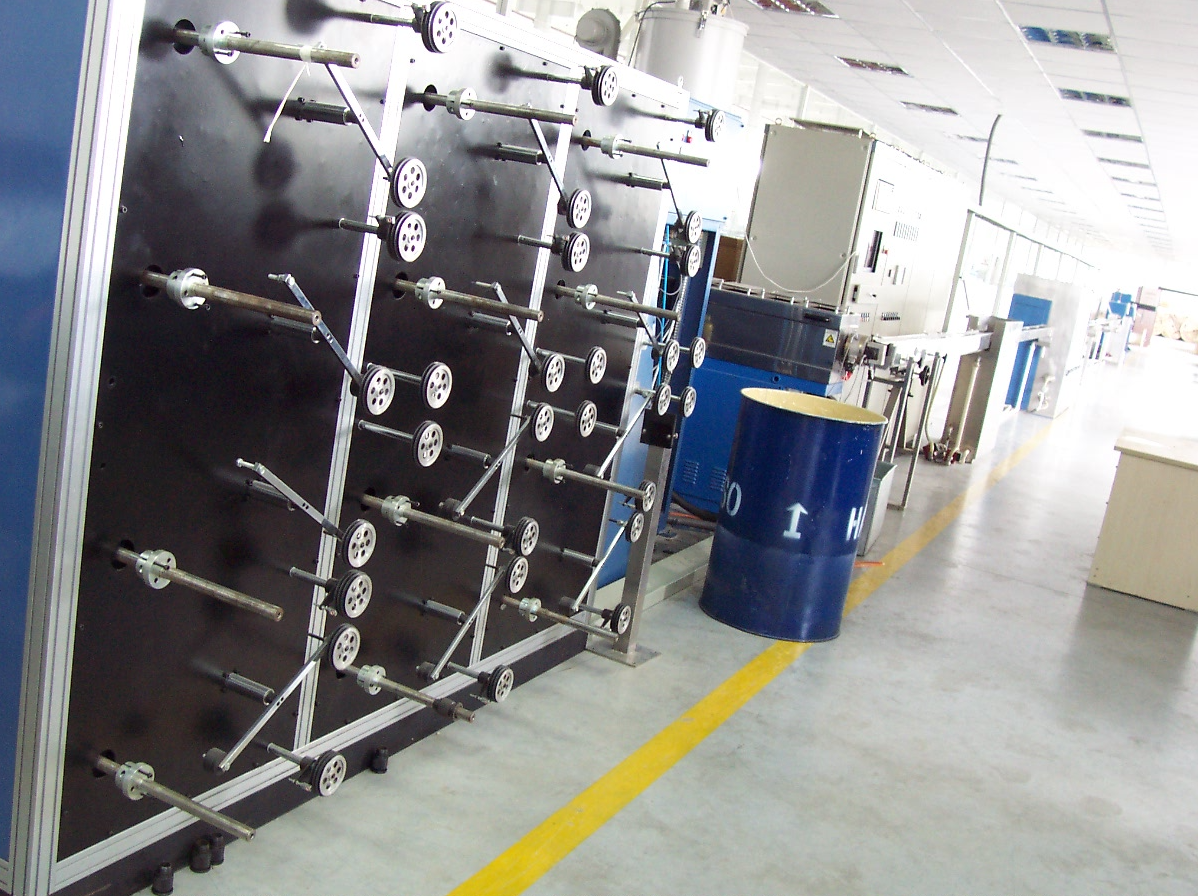

1.      12盘光纤放线装置                   1套

2.      光纤SZ绞装置                      1 套

3.      纤膏填充装置                      1 套

4.      挤塑机及辅机                      1 套

5.      热水槽及热水箱                    1 套

6.      中置牵引装置                     1 套

7.      冷却水槽                        1 套

8.      吹干装置                        1 套

9.      激光测径仪                      1 套

10.  辅助牵引装置                     1 套

11.  张力同步储线架                    1 套

12.  双盘收线装置                     1 套

13.    电控系统                        1套
