一、 生产线用途：

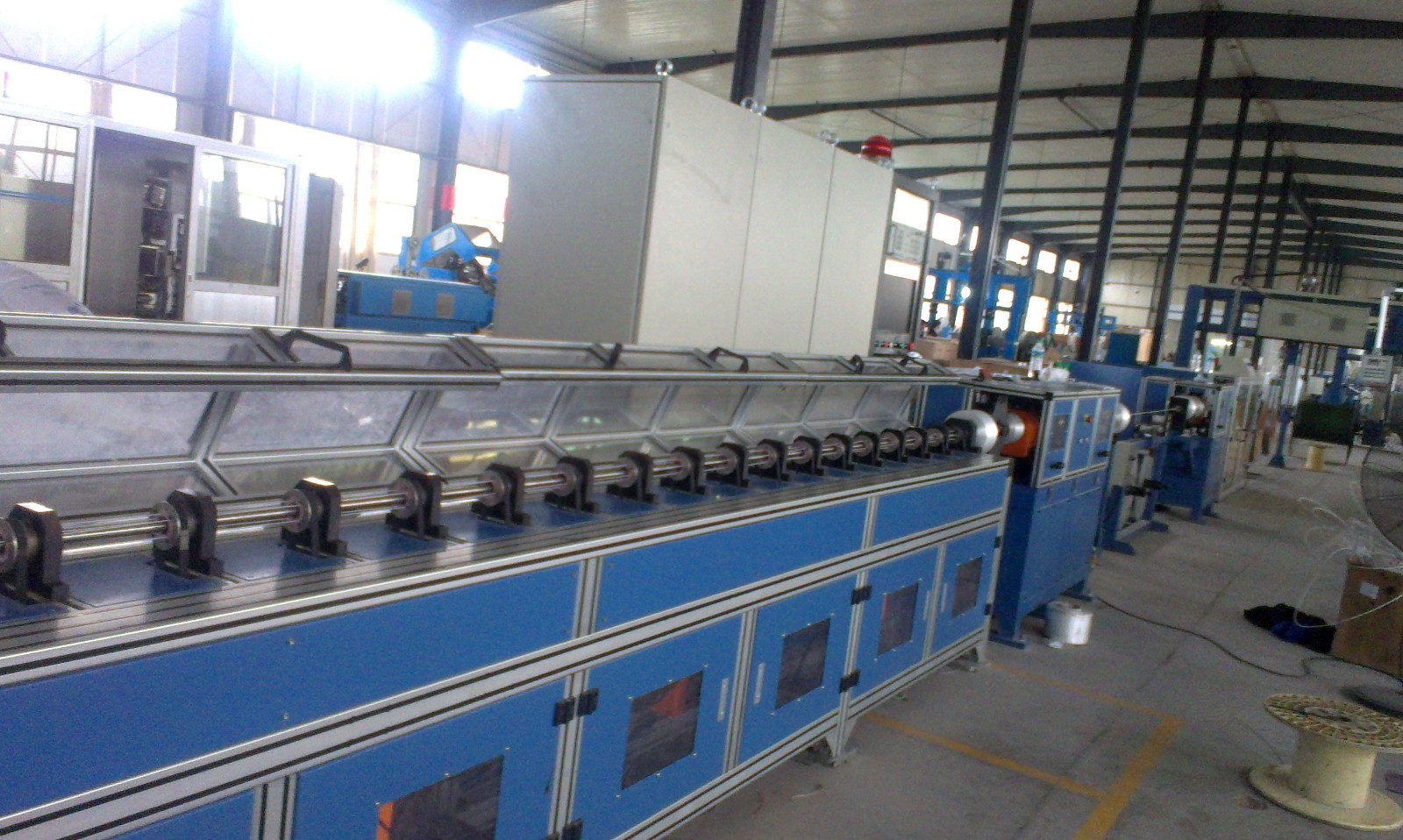

该设备将数根外径相同的光纤带或光纤松套管（含填充元件），以50～1000mm（任意可调）的节距以SZ绞方式绞合在中心加强构件四周构成缆芯之用。
二、 生产线主要技术参数
1. 生产线速度： 60m/min
2. 松套管外径： ф1.5～ф5mm
3. 加强芯放线盘规格： PN630～PN1250
4. 束管放线盘规格： PN630～PN800
5. SZ绞合头最高转速： 1200rpm
6. 扎纱头最高转速： 4000rpm
7. 收线盘规格： PN1250～PN1600
8. 附加损耗： Δα≤0.02dB/km (波长1550µm)
9. 设备安装尺寸： 长49×宽4.2×高3.5m
10. 设备总功率： 45KW
三、 生产线设备组成
1. 加强芯放线装置 1套
2. 双轮张紧装置 1套
3. 松套管放线装置 12套
4. SZ绞合台 1套
5. 双头同点异向同心式扎纱机 1套
6. 缆芯防扭装置 1套
7. 缆芯油膏填充装置 1套
8. 无纺布放带纵包机 1套
9. 同心式扎纱机 1套
10. 压带式双轮牵引机 1套
11. 收线张力同步器 1套
12. 龙门行走式收排线架 1套
13.电控系统 1套
