DB-SJG-65+30
高速绝缘芯线生产线
一．设备用途及特点：
该生产线用于绝缘芯线的单线生产．
二．主要技术参数
1. 导体线径： Φ0.32-0.7mm
2. 绝缘芯线外径: Φ0.7～1.2 mm
3. 绝缘材料：PE
4. 实芯绝缘芯线外径偏差稳定在：±0.005mm
5. 实芯绝缘芯线椭圆度稳定在：±0.005mm
6. 设计生产速度：Vmax≤1000m/min
7. 验收速度： 800m/min(0.5芯线时)
8. 设备总长： 约28米
9. 收线盘规格： PN 500㎜（Φ500×Φ250×300）
10. 操作方向： 用户指定
11. 设备颜色： 用户指定
12. 生产线中心高： 1000mm
三.设备主要组成部件

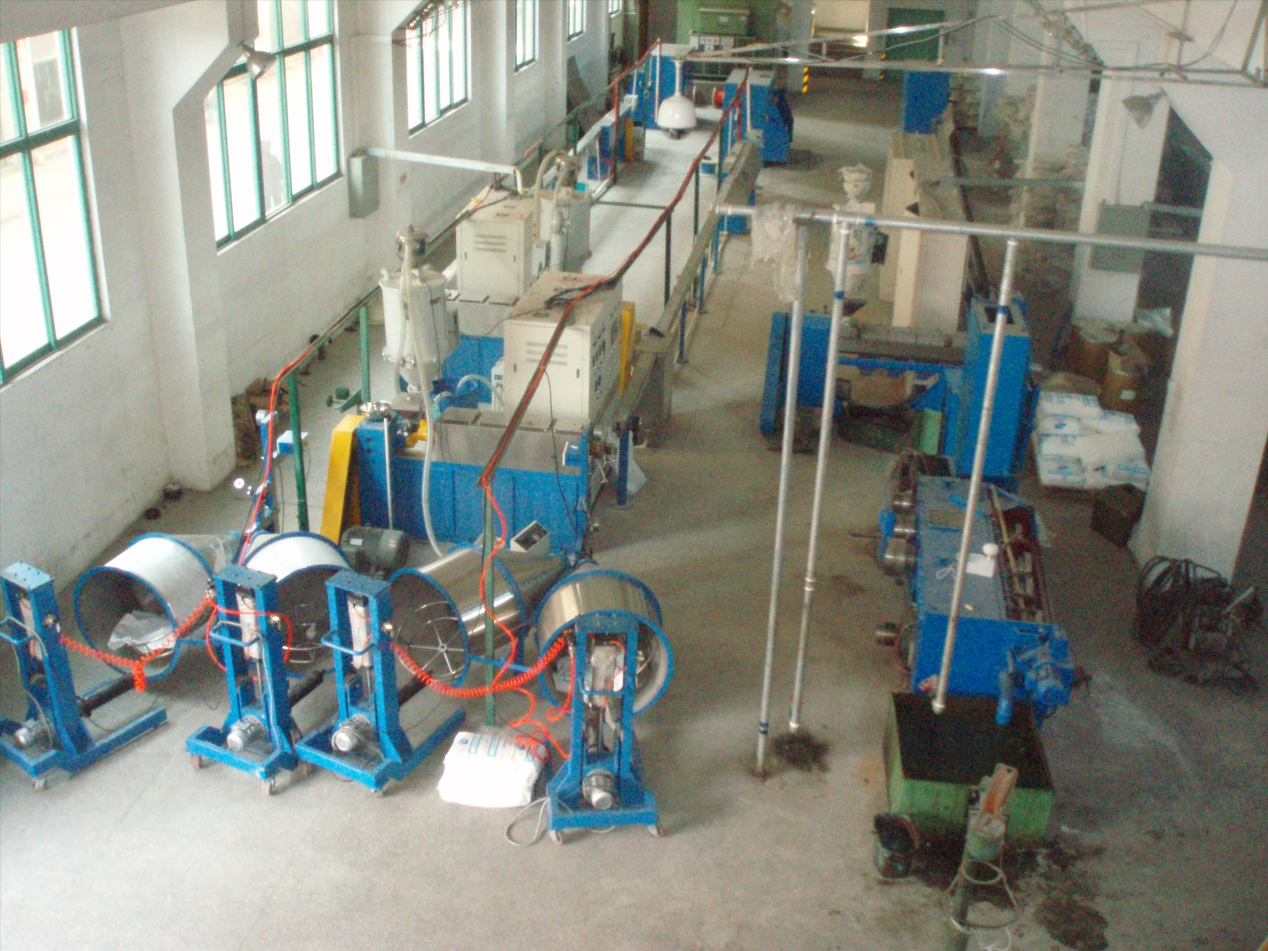

1． PN500甩桶放线架----------------------------2台
2． 65/25挤塑机及辅配件----------------------- 1台
3． 30挤塑机---------------------------------- 1台
4． 自动真空上料及干燥机-----------------------1台
5． 冷却水槽---------------------------------- 1台
6． 多层绕线冷却牵引机------------------------ 1台
7． 激光测径仪 --------------------------------1台
8． 火花检测仪---------------------------------1台

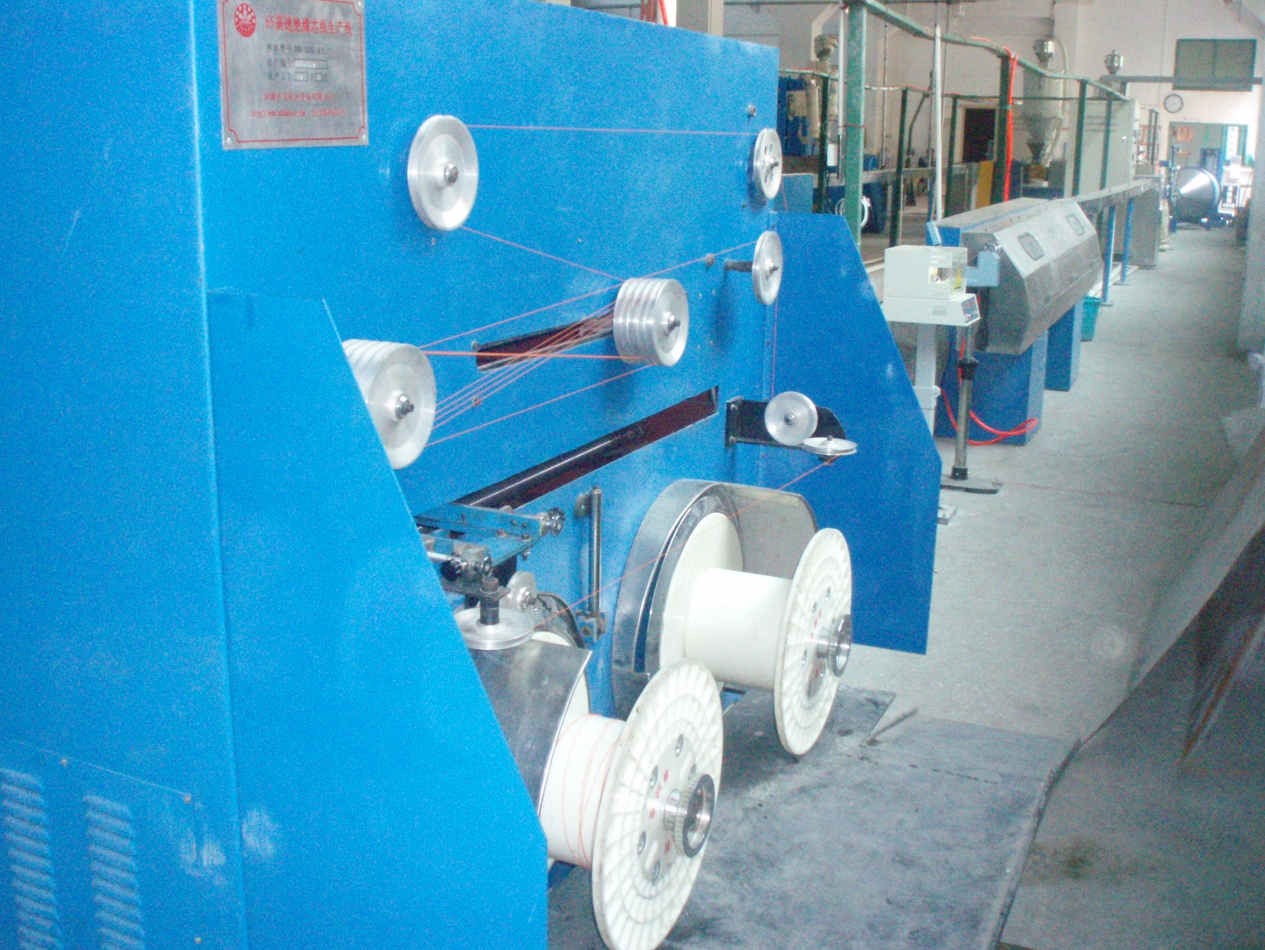

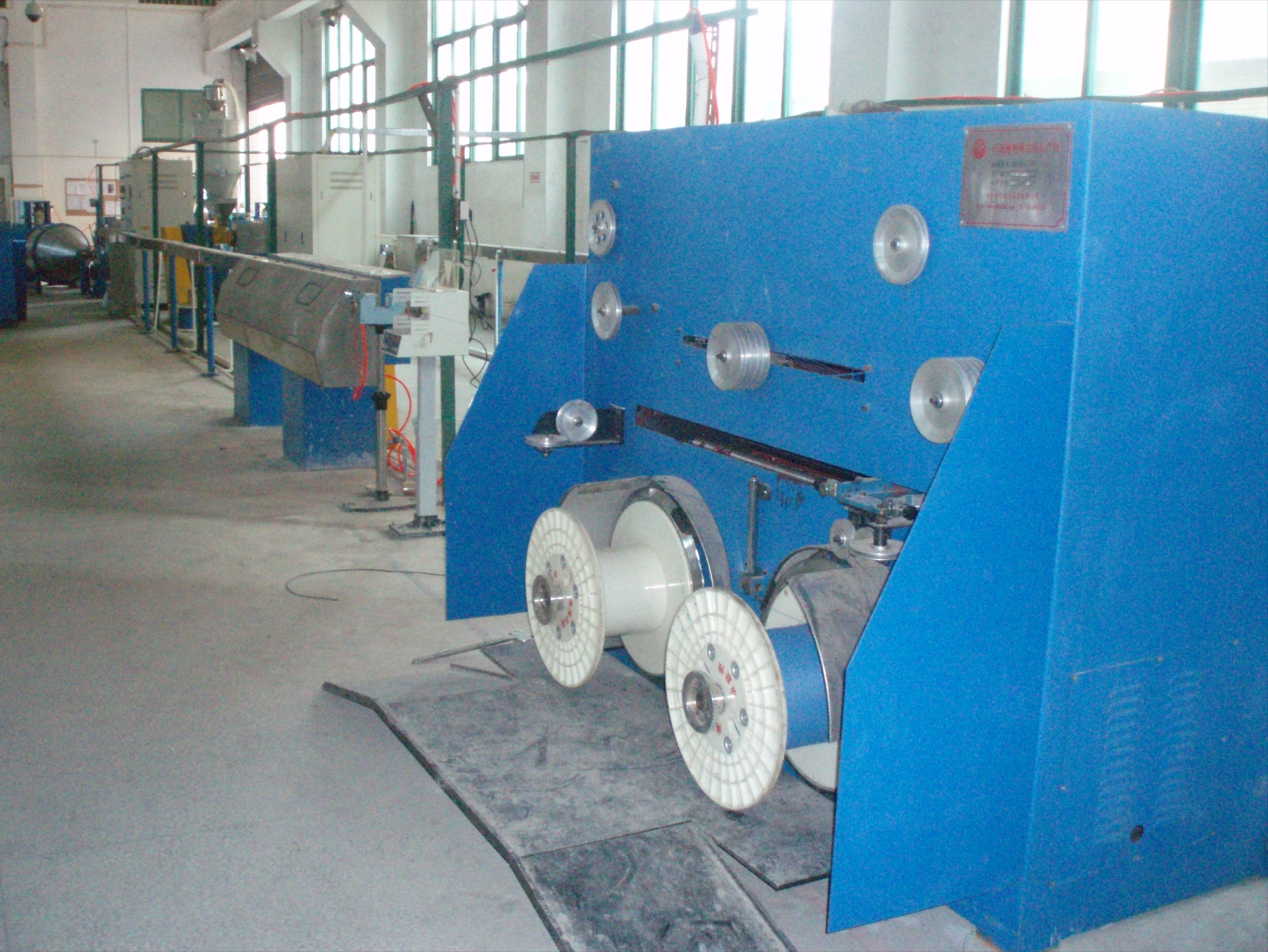

9． PN500双盘自动换盘收排线机----------------- 1台

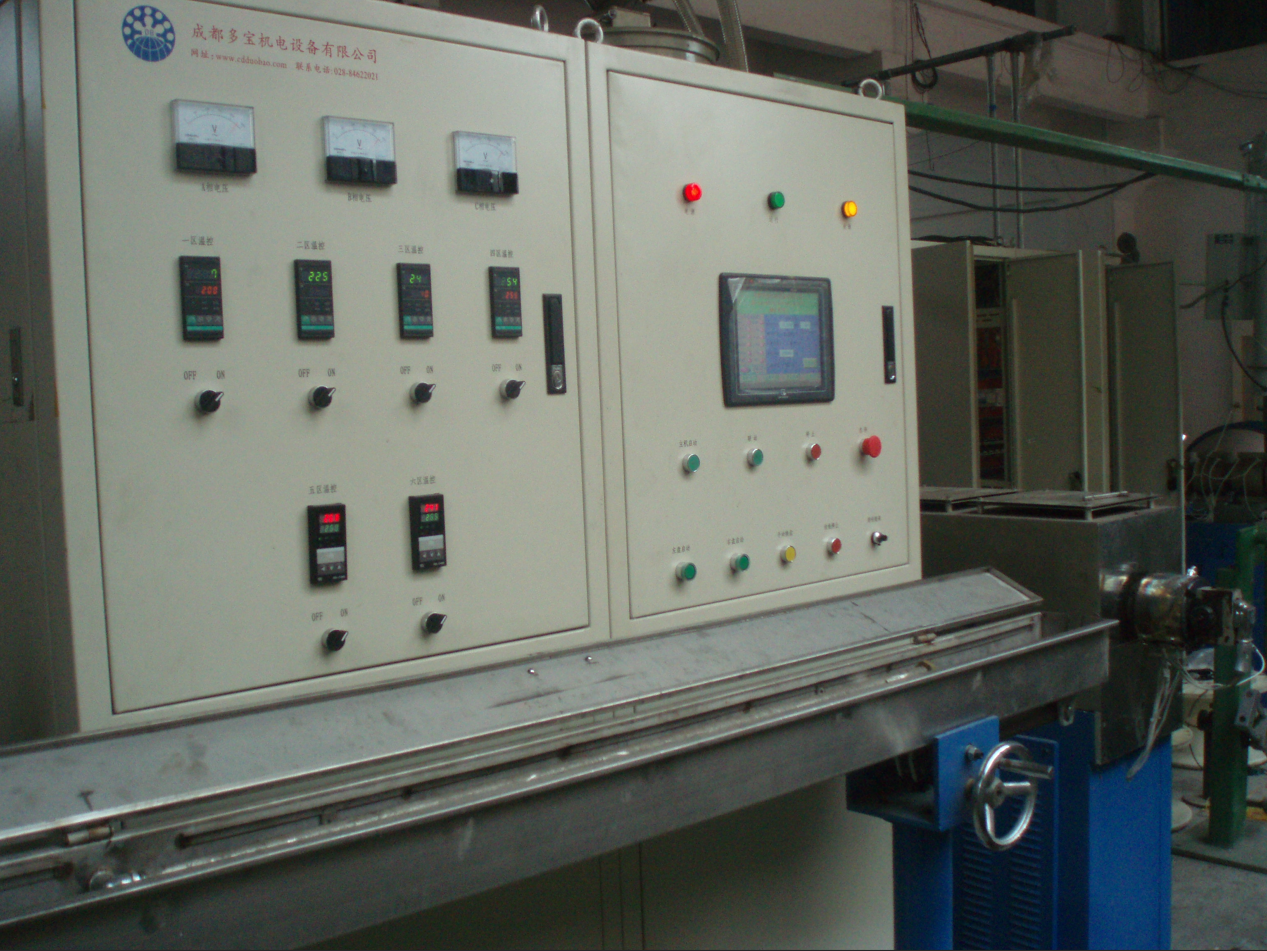

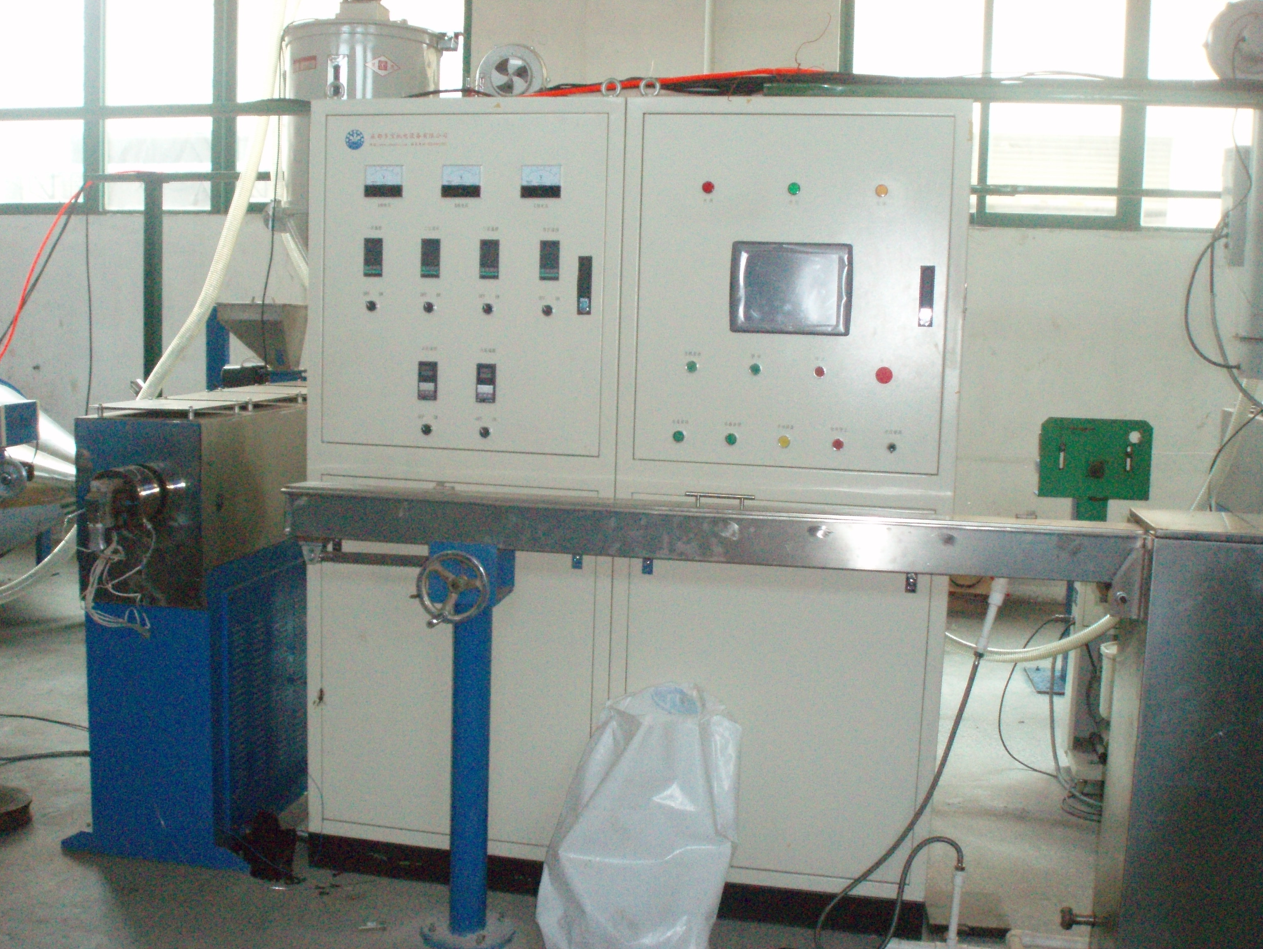

10.电气控制系统------------------------------1套
