DB-CLG-II
高速绝缘芯线串联生产线
一、 设备用途
用于通信电缆绝缘芯线的高速串联生产。
二、 设备技术参数
1、 铜杆进线直径 ψ2.5～ψ3.0 mm
2、 铜丝出线直径 ψ0.4～ψ0.7 mm
3、 铜丝直径偏差： ±0.003mm
4、 生产速度（ψ0.4mm线径） ≤1200m/min
5、 绝缘芯线外径 0.7～1.2 mm
6、 绝缘外径偏差 ±0.005mm
7、 装机功率 ～100 kW
8、 生产线长度 ～30 m
9、 设备中心高 1000 mm
10、 操作方向 从左到右
11、 设备颜色 蓝色或用户确定
三、 设备组成

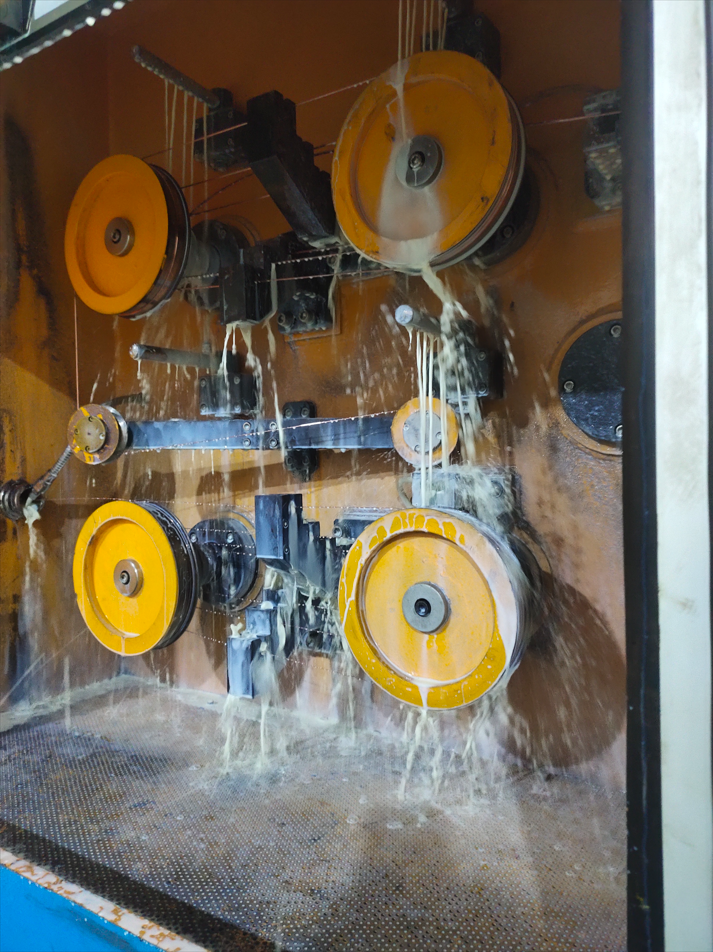

1. LSM-250/17S中拉机 一套

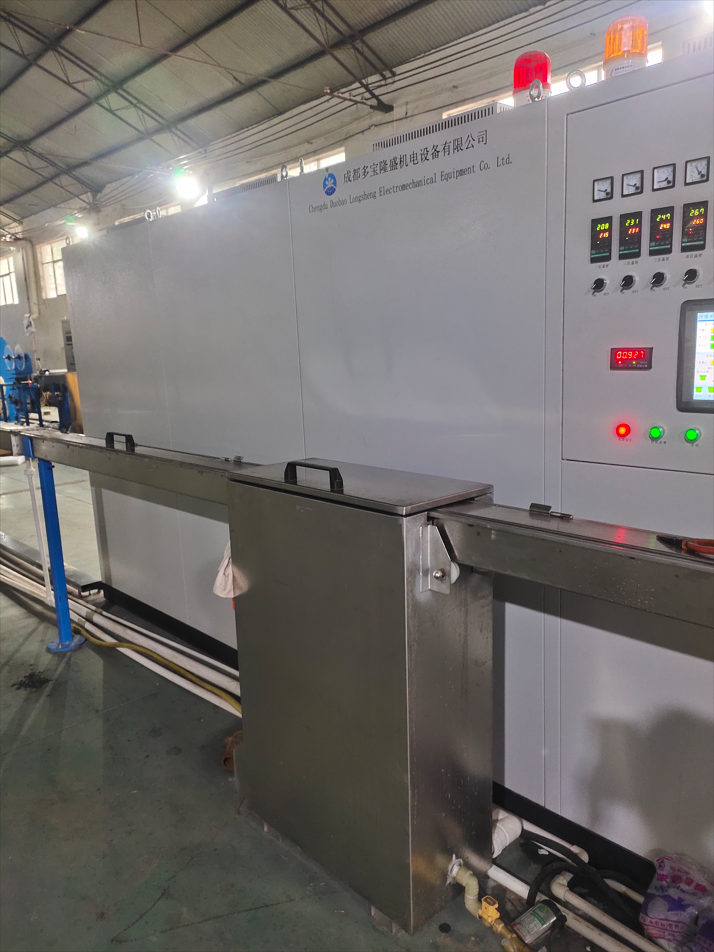

2. THG-60连续退火装置 一套

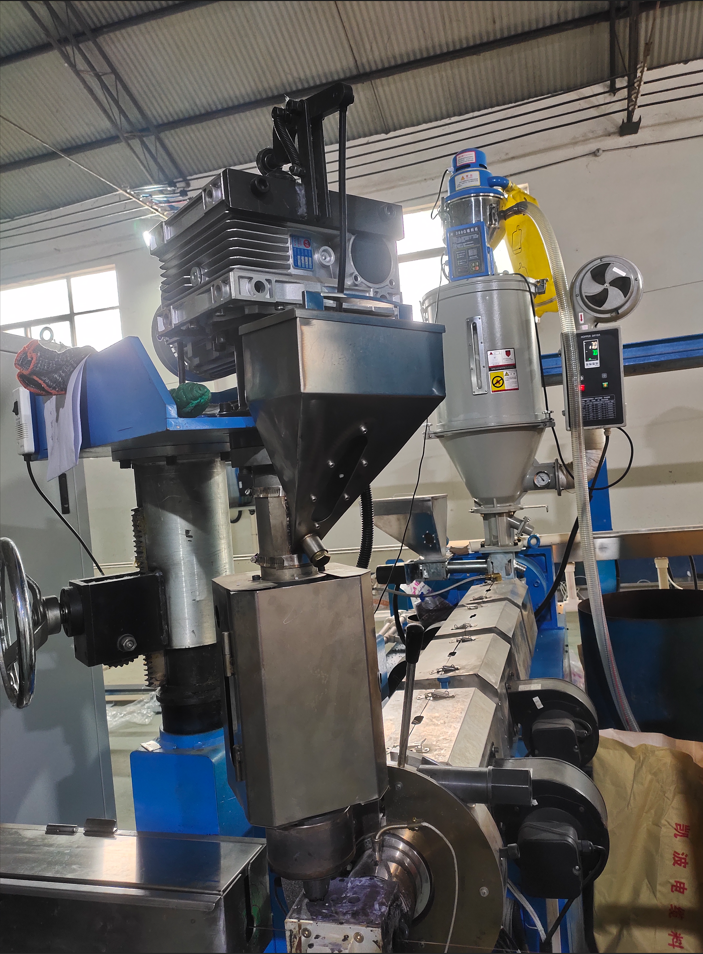

3. 挤出机组（Ф65/25）及机头 一套
4. 可移动冷却水槽、水箱 一套
5. QYL-300多层绕线冷却牵引机 一套
6. 激光测径仪和控制 一套
7. 高压直流火花检验机 一套

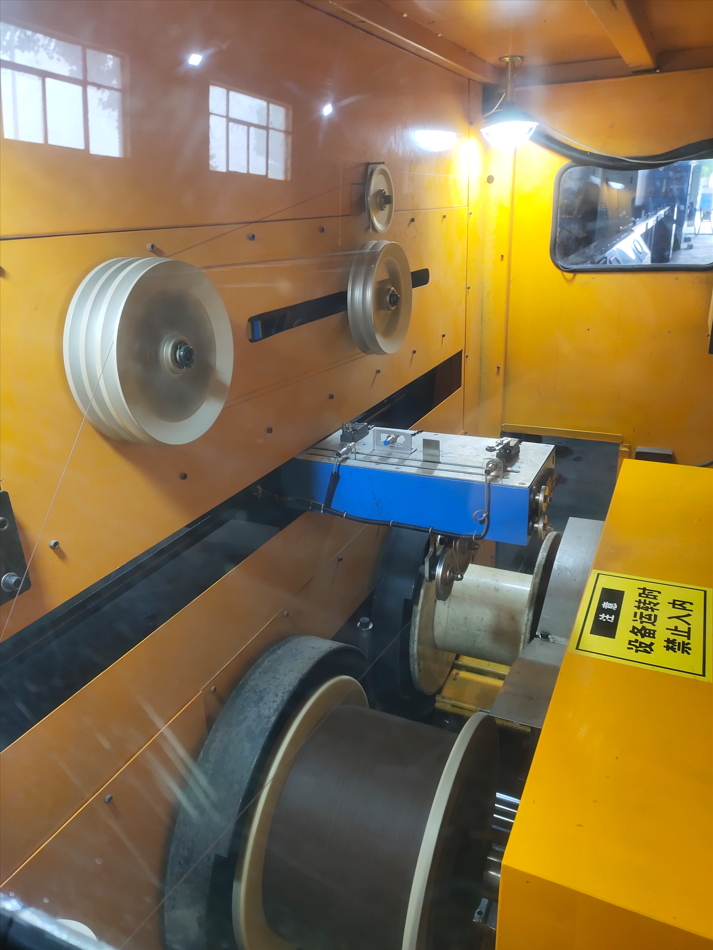

8. SSZ-500自动双盘收线装置 一套
9. 电气控制系统 一套
