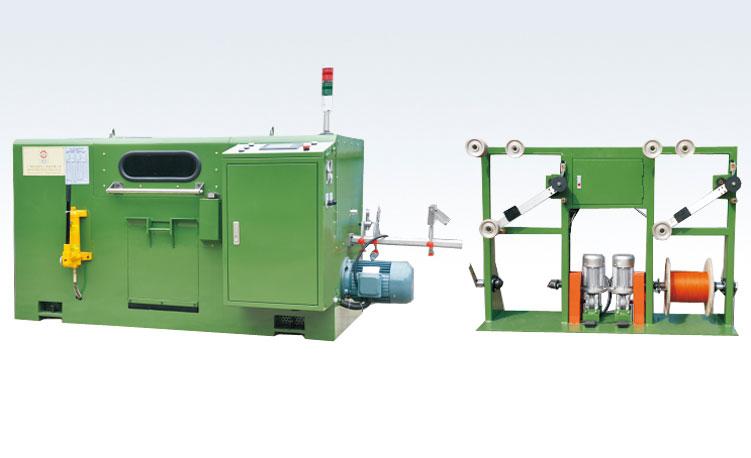

DB-DJW-500III
高速绞对机
一、 概述:
DB-DJW-500III型高速对绞机用于数据电缆的高速对绞。
DB-DJW-500III型高速对绞机的主绞弓的转动和牵引以及收线的动力均来自于主电机，它具有以下特点：
（a） 通过变换挂齿轮改变牵引相对于绞弓的速度改变节距，节距非常稳定可靠。
（b） 主机有全封闭隔音层,噪音低。
（c） 主要轴承采用瑞典SKF高精度轴承,保证设备的长时间稳定高速运行。
二、 主要技术参数：
1. 放线盘规格：PN500㎜
2. 收线盘规格：PN500㎜
3. 线速度：< 200m
4. 设计最高绞弓转速：≤2500rpm（5000扭/分）(max)
5. 正常生产绞弓转速： 2200 rpm
6. 绞向：自由选择向左或向右
7. 进线直径: Ф0.8mm—Ф1.0mm
8. 放线张力：3.5～10N（可调）
9. 收线张力：3.5～10N （可调）
10. 用电容量：< 7kW
11. 节距：5.80～54.56mm (共30种节距)
12. 计米精度：< 1米
13. 装卸盘：手动油压升降
14. 操作方向： 用户确定.
15. 主电机: 4kW三相交流电机加变频器控制
16. 主轴高度: 625mm
17. 噪音指数: 小于80分贝
18. 主机体积: 长2600mm×宽1100mm×高1250mm
19. 净重: 约2550公斤(主机：2300公斤；放线架：250公斤)
三、 设备构成：
1. 双盘主动放线架 一台
2. 对绞机主机 一台
3. 电控系统 一套
