一. 设备用途:
该机主要用于中心束管式光缆的钢丝铠装和层绞式光缆的生产。其工作原理是将盘装于绞笼上,由于绞笼的旋转运动和缆线的直线运动,缆线按照设定的绞合节距绞合在芯线上。
二. 主要技术参数:
1 .中心束管直径: Ø 1.5mm~Ø 3mm
2 .绞合用钢丝直径: Ø 0.4mm~Ø 2.0mm
4.中心束管放线盘: PN500~PN800
5.绞笼放线盘: PN400
6.收线盘: PN800~PN1600
7.绞笼放线盘数量: 18盘(6+6+6)
8. 绞合节距: 63~1200mm
9. 绞笼转速: 25~87r/min(设计速度100r/min)
10. 生产速度: 0~40m/min
11.加强芯放线张力: 0~100N
12. 主电机功率: 30KW

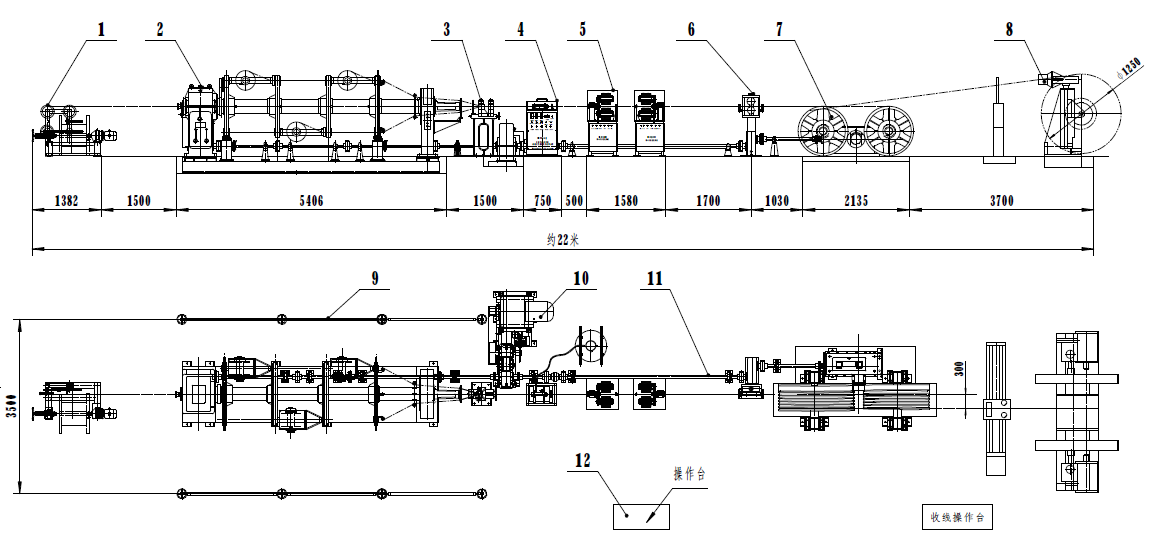

三. 设备组成:
1. 松套管主动放线机-------------------------1套

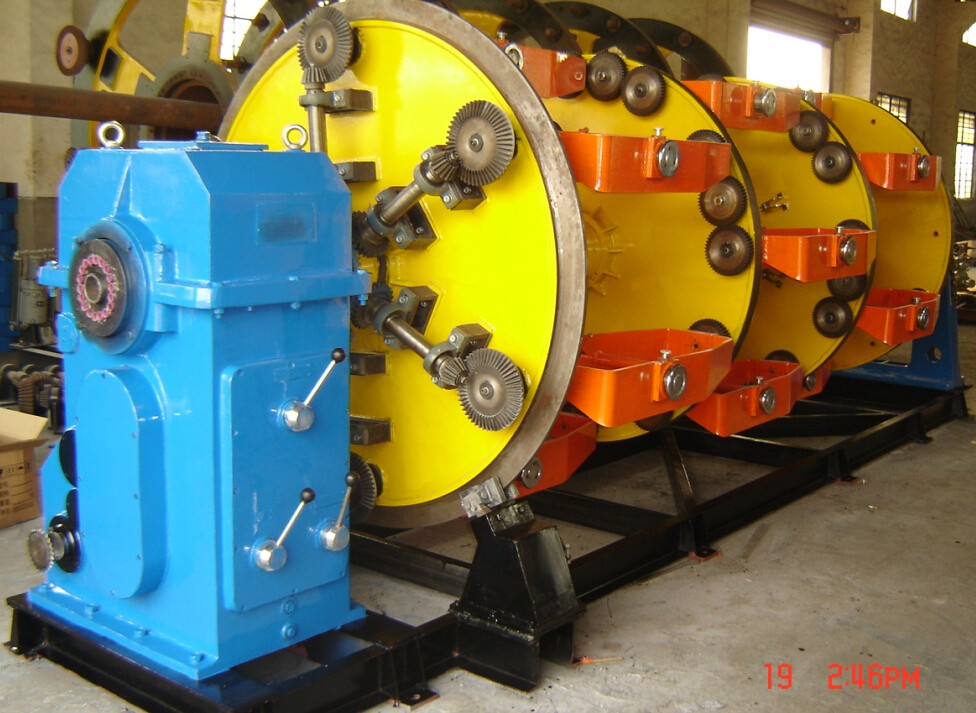

2. 18盘退扭式笼绞机------------------------1套
3. 油膏冷填充机-----------------------------1套
4. 偏心式双盘扎纱机-------------------------2套
5. Ø800双轮牵引机--------------------------1套
6. PN1600端轴式收排线机--------------------1套
7.电控系统---------------------------------1套
