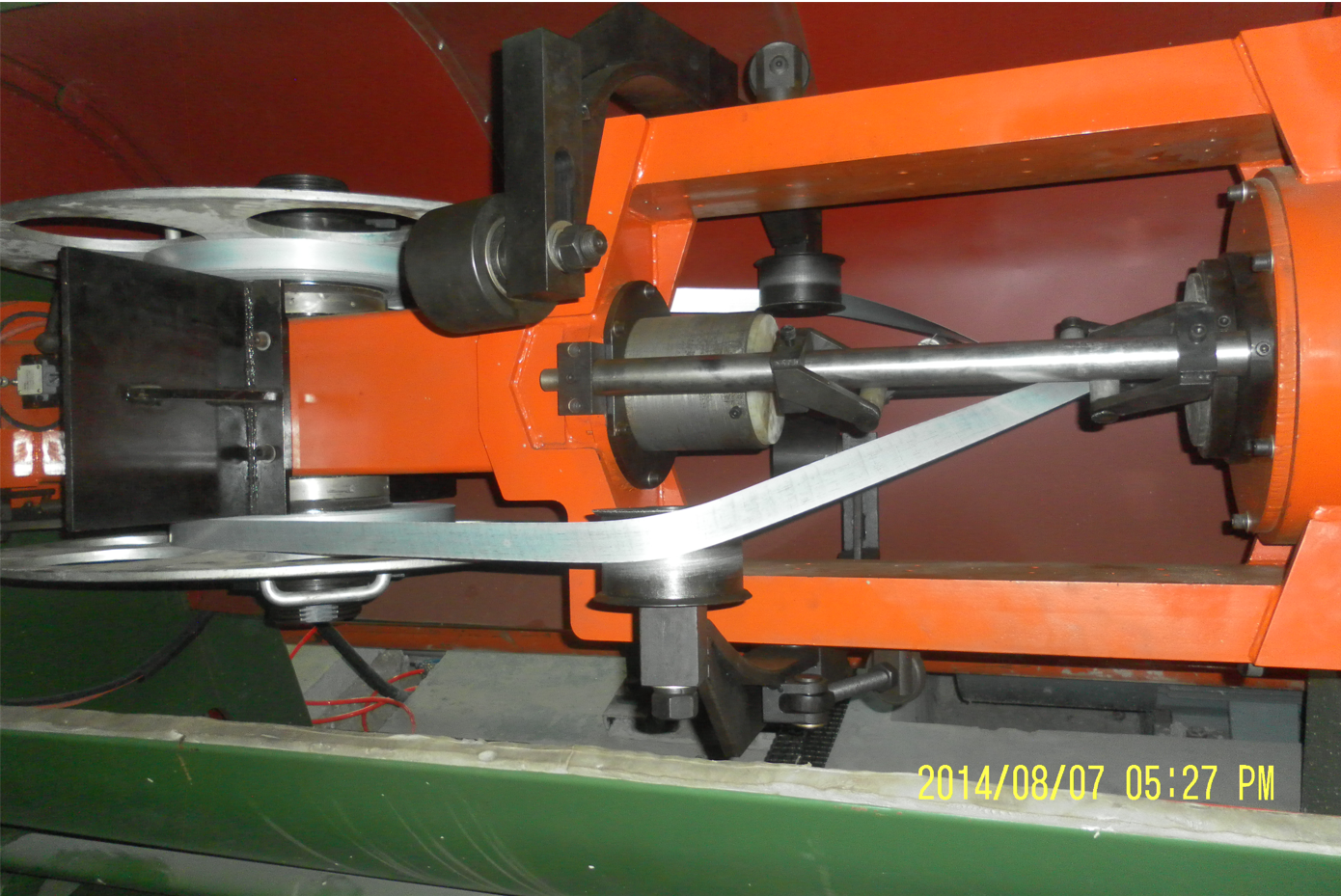

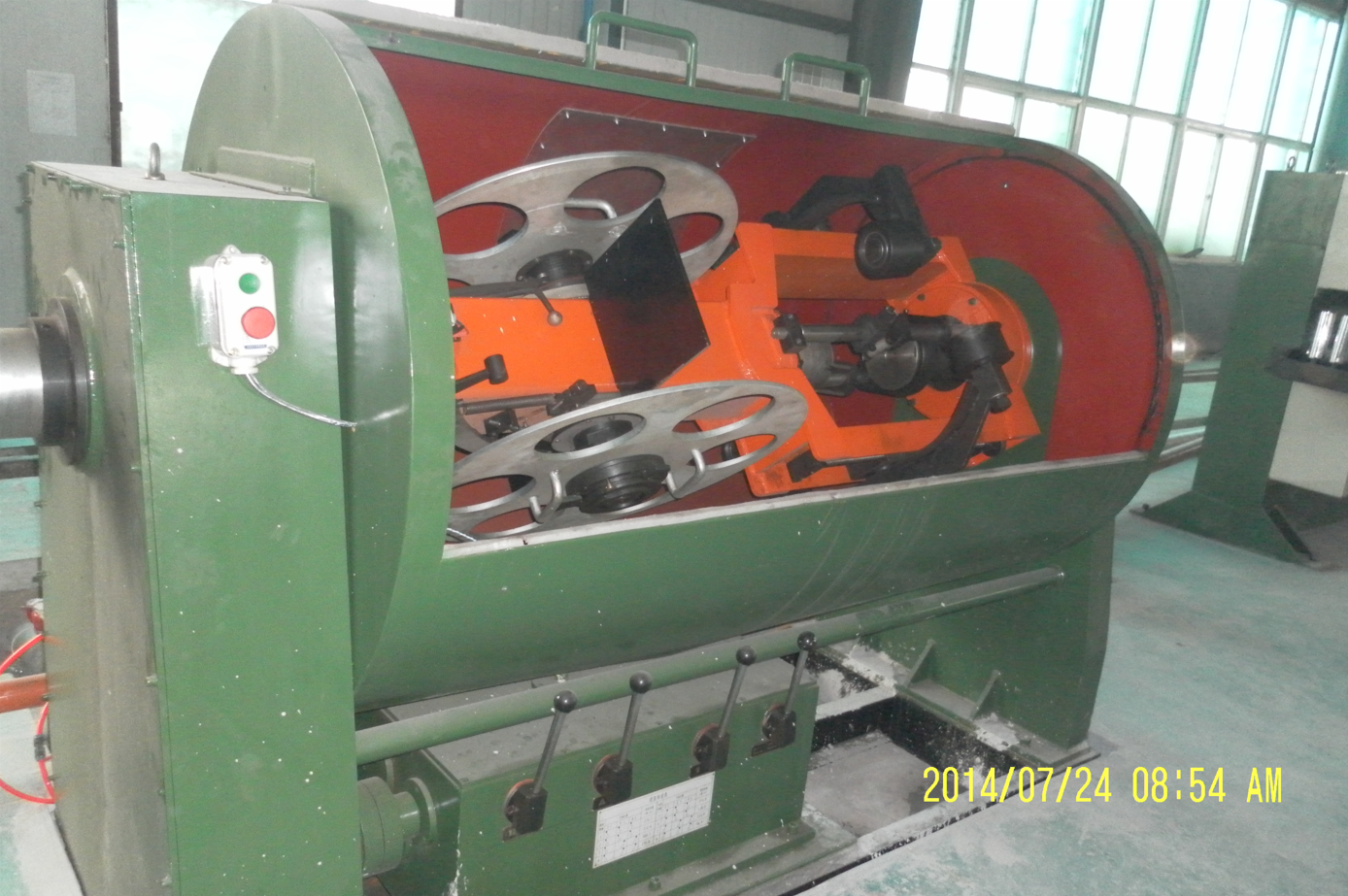

钢带铠装机

    一．       设备用途:

该生产线用于在缆线上进行绕包和钢带铠装工序。

二．       设备主要技术参数

1.      最大缆芯外径：    Ф100㎜

2.      绕包转速：        185～414r/min

3.   绕包节距：        7～185mm

4.      钢带转速：         110～246r/min

5.      铠装节距：         12～312mm

6.      牵引线速度 ：     2.85～34.27m/min

7.      放线盘规格：      PN1250～2500㎜

8.      收线盘规格：      PN1250～2500㎜

9.      生产线总长:       约26米

10.  总用电功率：      ～22kW

三．       设备构成:

1.    PN2500端轴式被动放线机--------------------1台

2.    绕包机----------------------------------1台

3.    钢带铠装机------------------------------1台

4.    1600㎏履带式牵引机----------------------1台

5.    PN2500端轴式收排线机--------------------1台

6.    传动及减速部分---------------------------1套

     7. 电气控制系统-----------------------------1套
