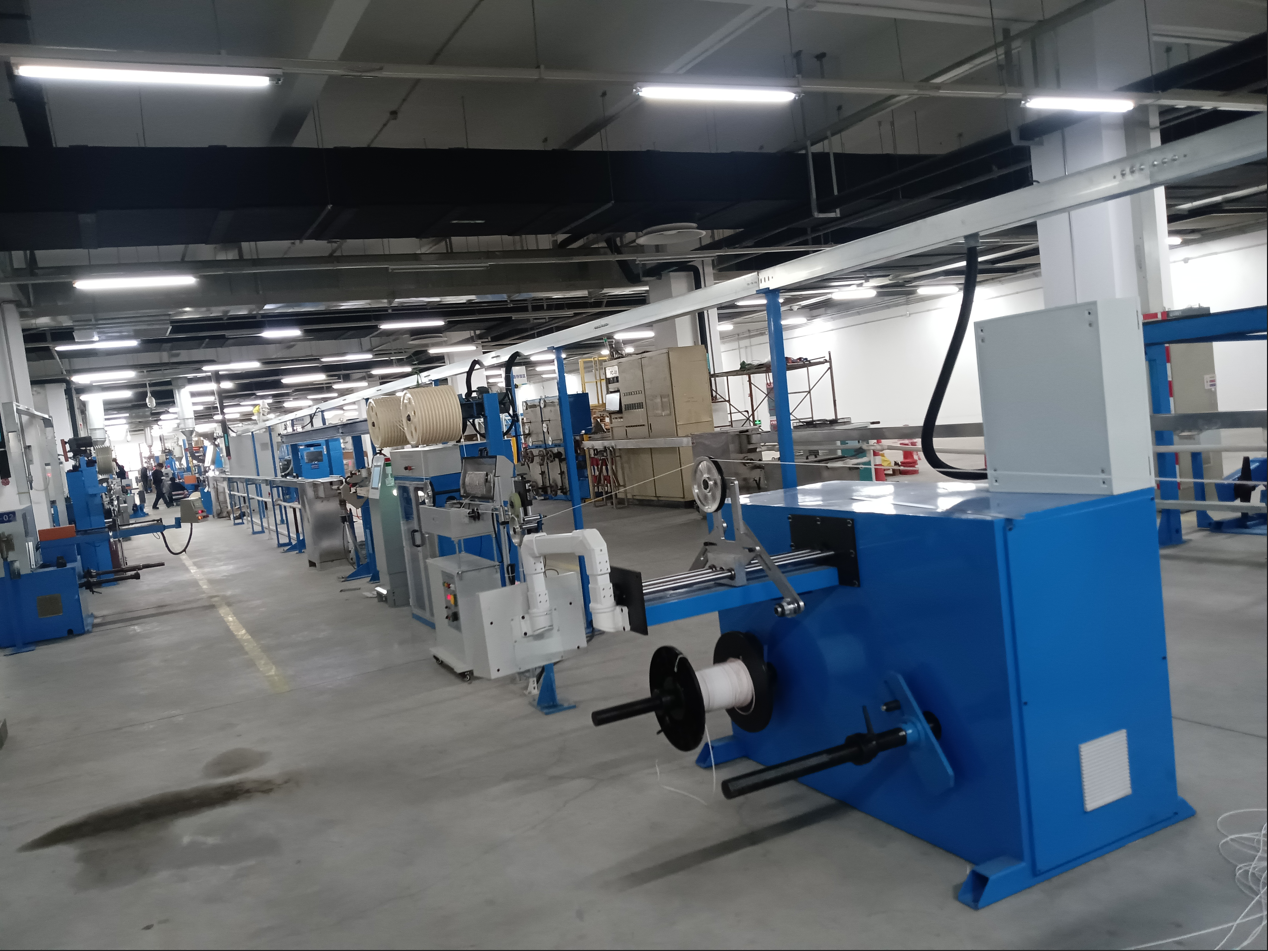

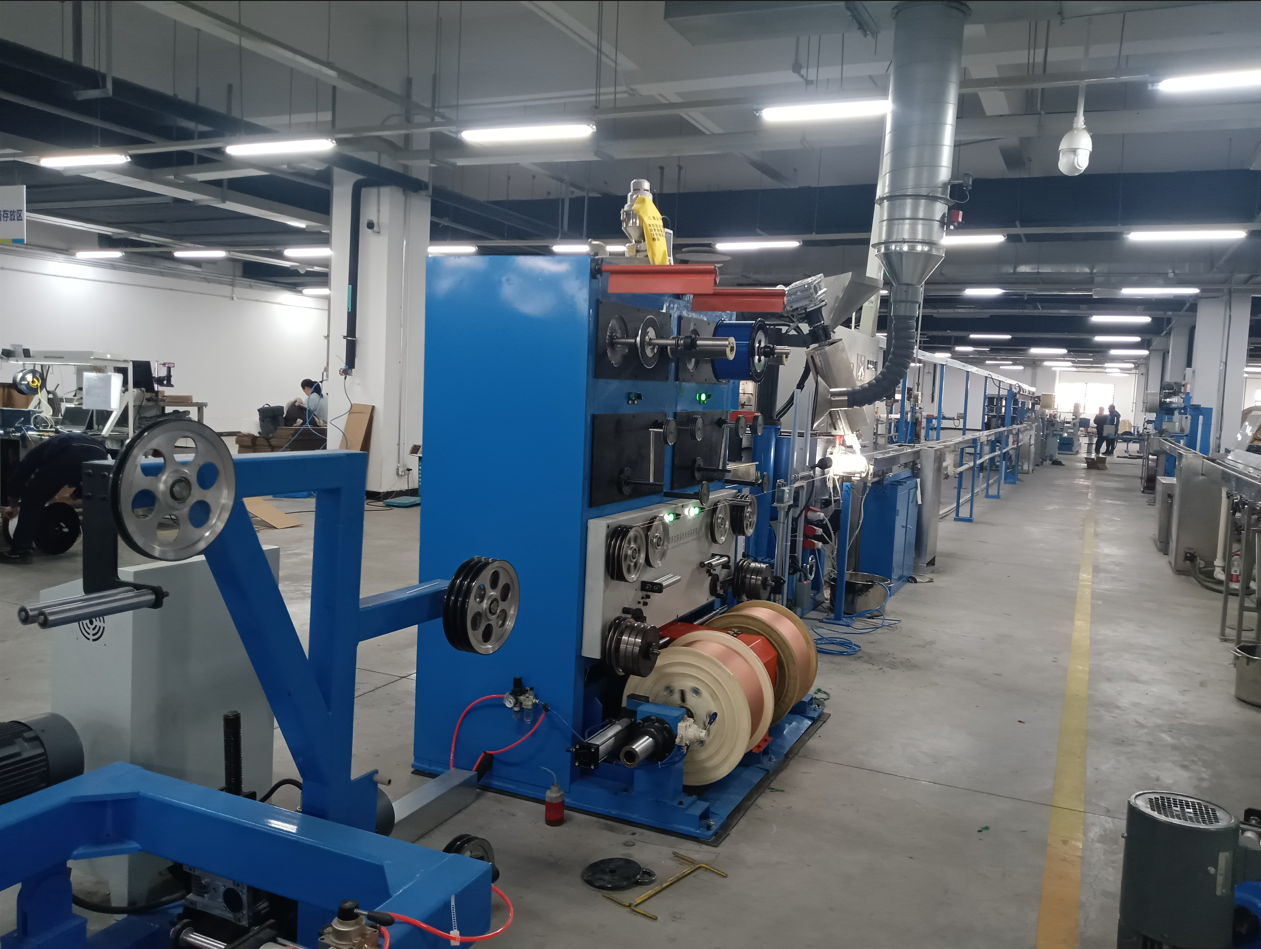

蝶型光缆生产线
（FTTH皮线光缆生产线）
一.生产线用途
皮线蝶形光缆生产线专用于生产1单元皮线缆、2单元皮线缆的生产，挤出材料适用于改性PVC及（LSZH）低烟无卤. 挤出外形圆整、直径均匀、光滑、生产线可靠性高、外型美观。
1.自承式0.8-1.0加强心钢丝主动放线架。
2.一体式光纤及FRP(钢丝)放线架.
3.裸纤、紧套光纤平拖放线，无须绞合。
4.配置机头，单（双）螺杆，模具，在出厂前均全部在我工厂内联动试生产。
5.保持生产线良好的可扩充性，多种收放线及牵引配置，可适应用用户不同的工艺需求及工艺试验。
二.生产线主要技术指标
2.1 光纤直径 Φ0.254mm；Φ0.9mm ；Φ0.6mm
2.2 生产线结构速度 200m/min
2.3 生产线最大速度 120-150m/min（LSZH材料，1单元皮线缆）
100-150m/min（LSZH材料，2单元皮线缆）
2.4光纤盘尺寸 PN235mm，PN400mm
2.5光纤盘数量 2盘
2.6光纤放线张力 0.3N～2N± 0.1(可调)

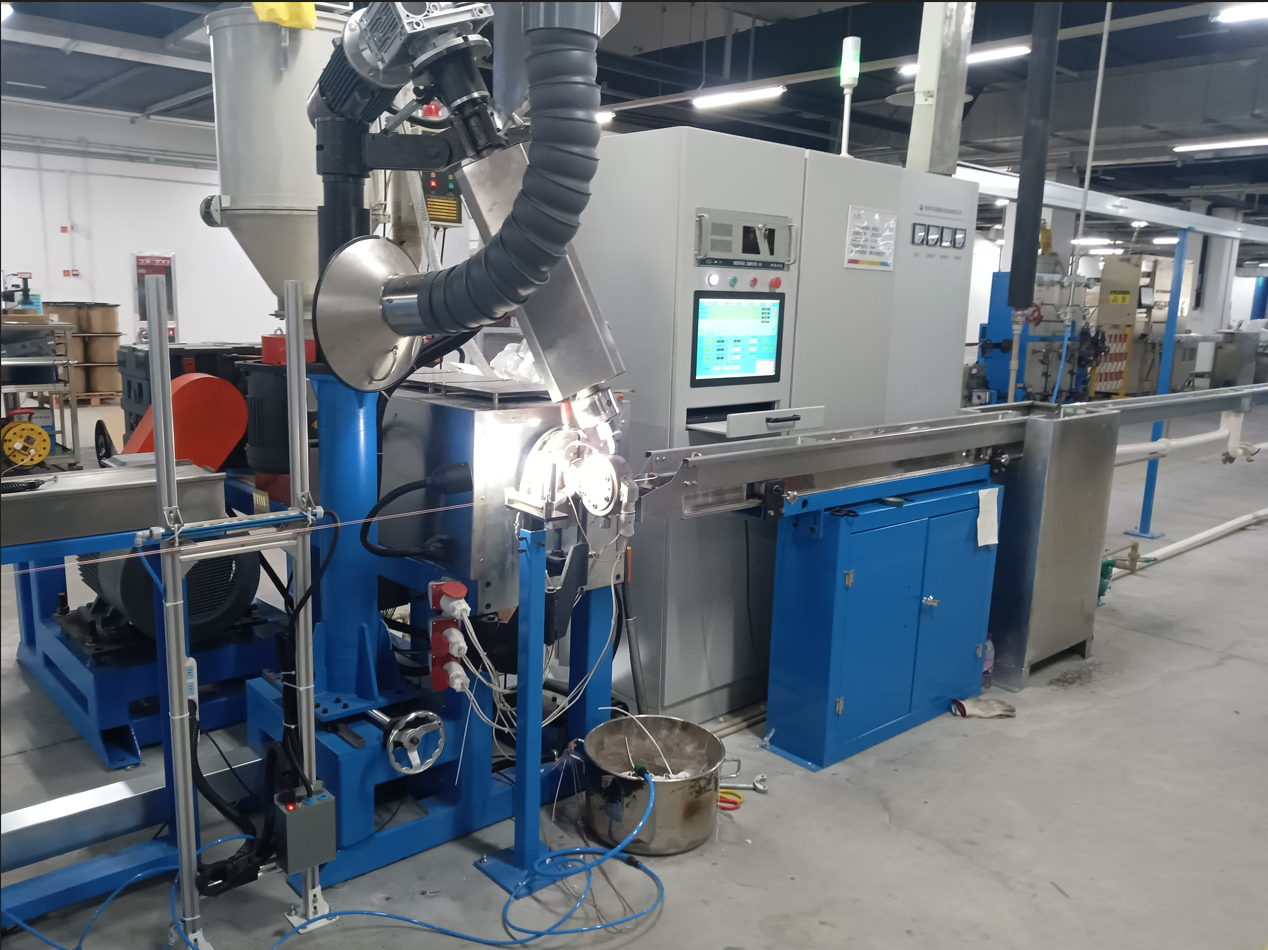

2.6 挤塑机 SY65挤塑机
2.7 收线张力 2N～25N(可调)
2.8 收线盘尺寸 PN300mm—PN800mm
2.9 生产线长度 约28m
2.10 功率需求≤30KW
2.11 生产线方向 用户自定
电控部分 RAL7032
旋转警示 RAL2003
2.13 生产线中心高度 1000mm
