一. 设备特点
本生产线主要用于电缆的成圈打包.具有以下优点:
1. 稳定的放线张力系统。
2. 取卸成圈线方便快捷。
3. 电子计米,可设定定长停机。
4. 可快速制动,避免停机时缆线的冲出而乱线。
二.主要技术参数
1.放线盘规格 PN800mm~PN1600mm
2. 缆线直径范围: 5mm~20mm(软、硬导线)
3.打扎头规格(下列参数可根据用户需求改变)
型号 | 线径范围 | 成圈外径 | 成圈内径 | 成圈宽度 | 备注 |
CQP-600 | 50-240mm2 | 600 | 200 | 80-240 | |
CQP-500 | 10-50 mm2 | 500 | 150 | 60-140 |
4.生产速度 ≤150m/min
5.工作电源 380V 50HZ
三.设备组成:
1. PN1600端轴式被动放线机 1台
2. 计米器 1台
3. 工频火花检测仪 1台

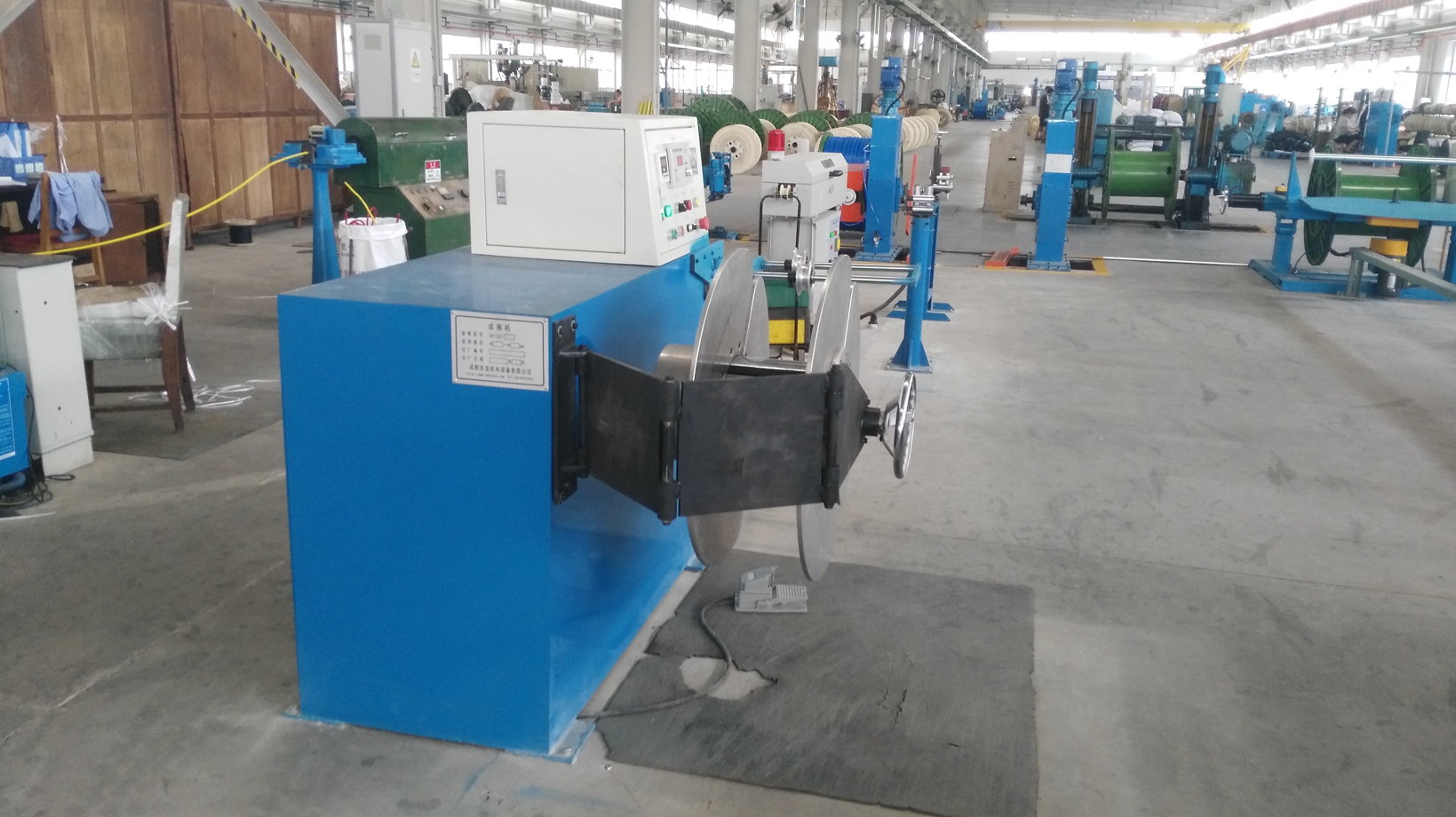

4. 成圈机 1台
