DB-ZDF-50
50km大盘钢铝带主动放带机
一、设备用途：
用于50km大盘钢铝带的主动放带。
二．设备组成：
1. 钢铝带主动放带机------------1台
2. 放带张力速度控制器----------1台
三．设备组成详细描述：

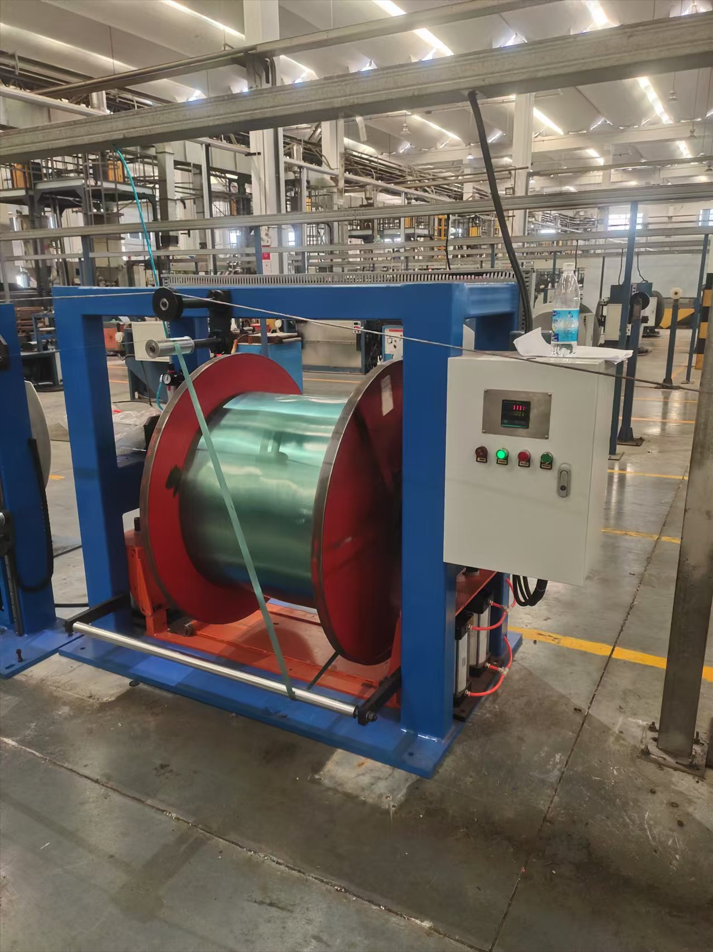

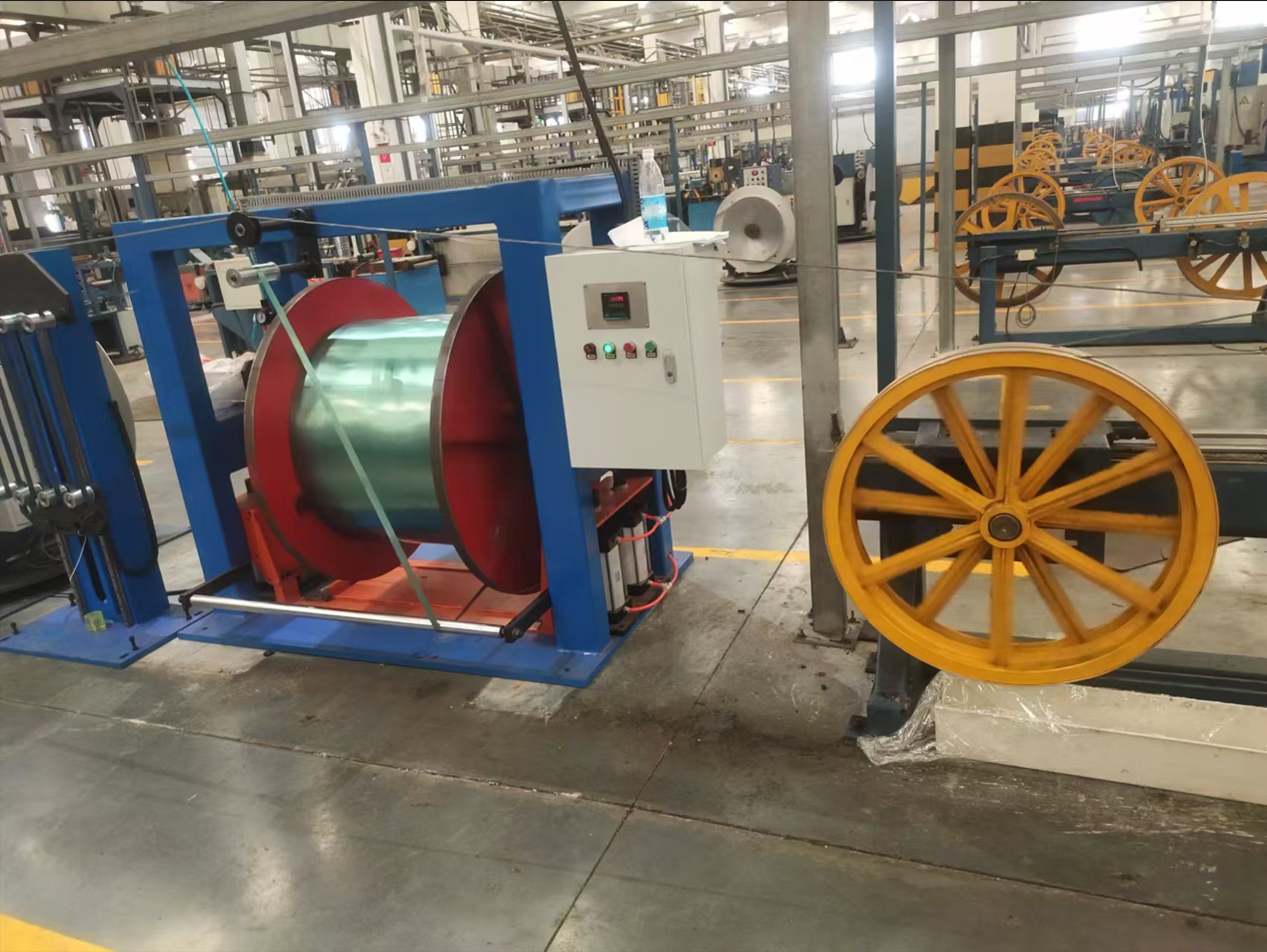

1.钢铝带主动带机：
本机为立式主动放带，通过电机驱动钢带或铝带主动放出，放带速度通过放带速度控制给定的信号控制与生产线速度同步放带。
a) 盘具尺寸: 1100X625X80X780
b) 电机功率： 2.2kw
c) 放带速度： <110m/min
d) 钢带宽带: 10mm-60mm
e) 盘具升降: 气动升降
f) 盘具顶紧: 气动顶紧
g) 设备方向: 用户指定
h) 设备颜色: 用户指定
2.放带张力速度控制器：
设备用于输出控制放带速度的同步信号,也可以调节放带张力。
设备采用立式储带架方式，带材从一个活动滚筒上经过，活动滚筒后方连接一个拉线电位传感器，可以有效检测活动滚筒的位置。如果活动滚筒位置过高则说明放带速度过慢，则输出信号加快放带速度，反之则减慢放带速度，使得放带速度始终跟随生产线速度恒张力同步放带。
放带张力采用气缸的气压调节，调节非常方便可靠。
设备极限位置设置有传感器，当断带情况出现的时候，活动滚筒达到极限位置输出断带信号到控制系统实现相关控制。
a) 滚筒直径： Φ150mm
b) 入带高度： 1000mm
c) 出带高度: 1000mm
d)放带张力： 1～3kg
