一． 设备用途
用于七芯以下缆线的绞合成缆。绞合节距一次成型，节距稳定，成缆线饱满圆滑。
设备有PN630、PN800、PN1000、PN1250、PN1600等多种型号。
二． 设备主参数
1. 生产速度： 最大120m/min
2. 绞合外径： ≤20㎜
3. 单线绞合外径： ≤7㎜
4. 绞头转速： 最大700r/min(依型号而定)
5. 成缆节距： 50-250mm
6. 绕包转速： 800 r/min
7. 绕包节距范围： 18～182mm
8. 放线盘数量： 10盘
9. 放线盘： PN500
10. 收线盘： PN800
11. 整机功率： 38kW

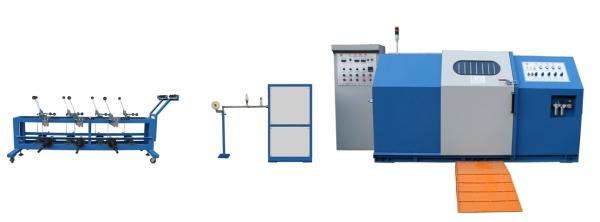

三． 设备构成
1. PN500被动放线架----------------------10头
2. 汇线架--------------------------------1套
3. 同心式绕包机--------------------------2套
4. 单绞成缆机----------------------------1套
5. 电气控制系统--------------------------1套
