一. 设备用途及特点
本机主要用于线缆生产过程中,当缆线快完时,可预先储一部分线材进入储线架内,以便在换盘过程中保证生产线不停机。

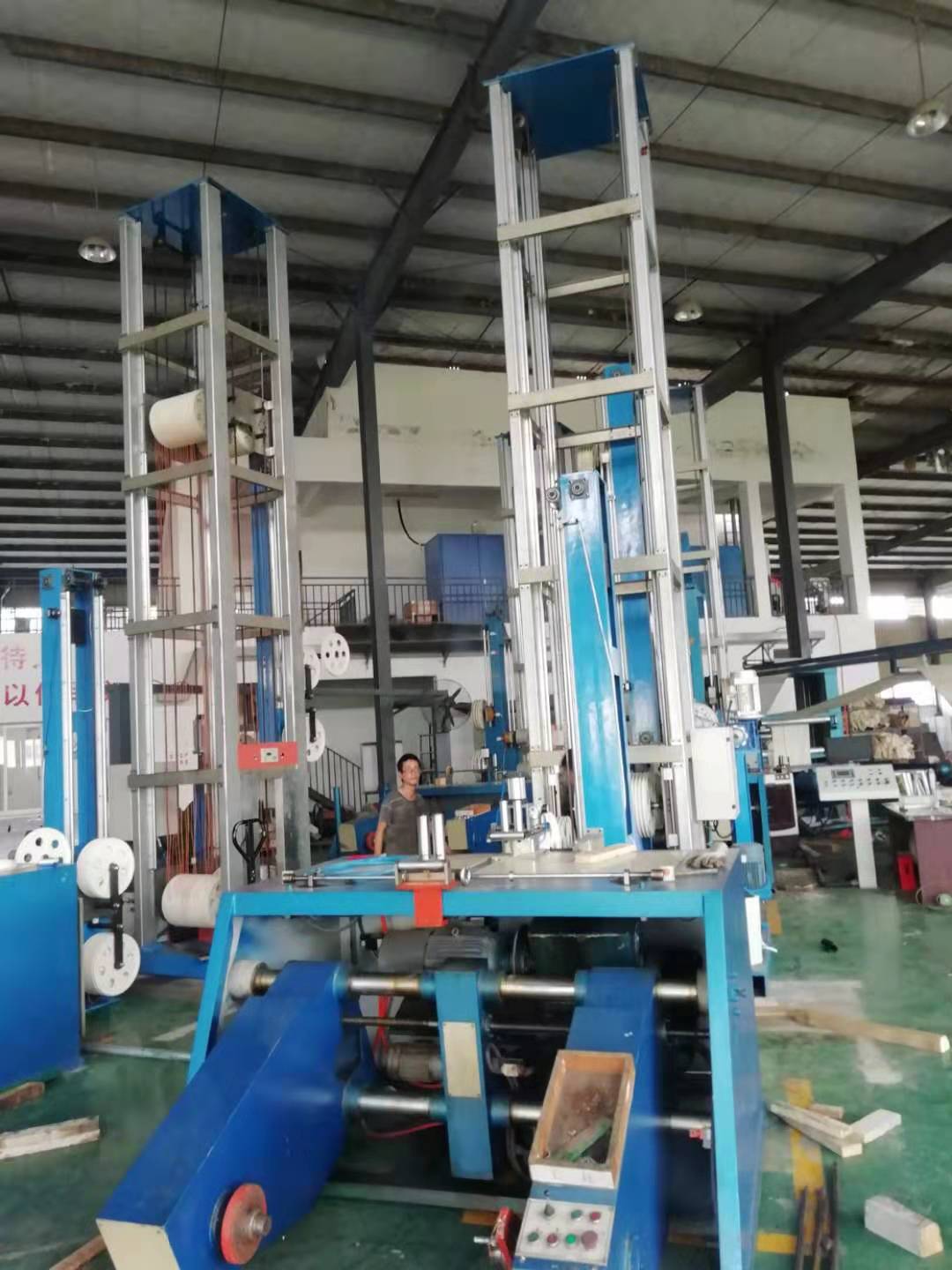

设备由上下两排叠加轮组组成,缆线从叠加轮组中上下呈S形交叉经过,拉开两组叠加轮组的距离便实现了储线。采用电机带动磁粉制动器提供储线放出张力控制。
设备可作为一个独立的功能单元嵌入生产线中,安装完毕后只需要接上电源即可使用。
二. 设备主要技术参数::
1. 储线量: 400m
2. 适用线径: 2.5~6mm2
3. 生产线速度: 300~400m/min
4. 储线速度: 100m/min
5. 出入线高度: 1000mm
6. 储线电机功率: 3kw
7. 张力控制方式: 2.2kw电机+400N.m磁粉制动器
8. 外形尺寸: 1970(长)×690(宽)×5165(高)㎜
