一. 设备用途
该生产线适用于电缆护套的生产。挤出材料为PE、PVC等。
二. 主要技术参数
1. 缆芯外径: φ5.0~φ25.0mm
2. 挤出外径: φ6.0~φ30.0mm
3. 生产速度: 0~80m/min 无级可调
4. 设备中心高: 1000mm
5. 挤出机出胶量: ≤240kg/h
6. 履带牵引力: 800kg
7. 装机功率: ~120kW
8. 安装长度: ~40m
9. 放线盘规格: PN1000~PN2000㎜
10. 收线盘规格: PN1000~PN2000㎜
11. 护套外径波动: ≤护套外径的±3%
三、设备组成
1. PN2000端轴式被动放线机 1套
2. 缆线张紧装置 1套

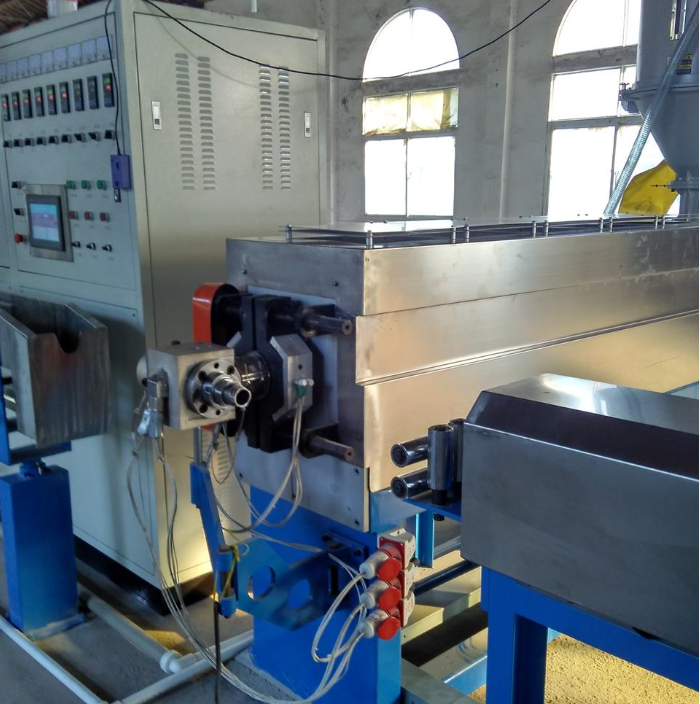

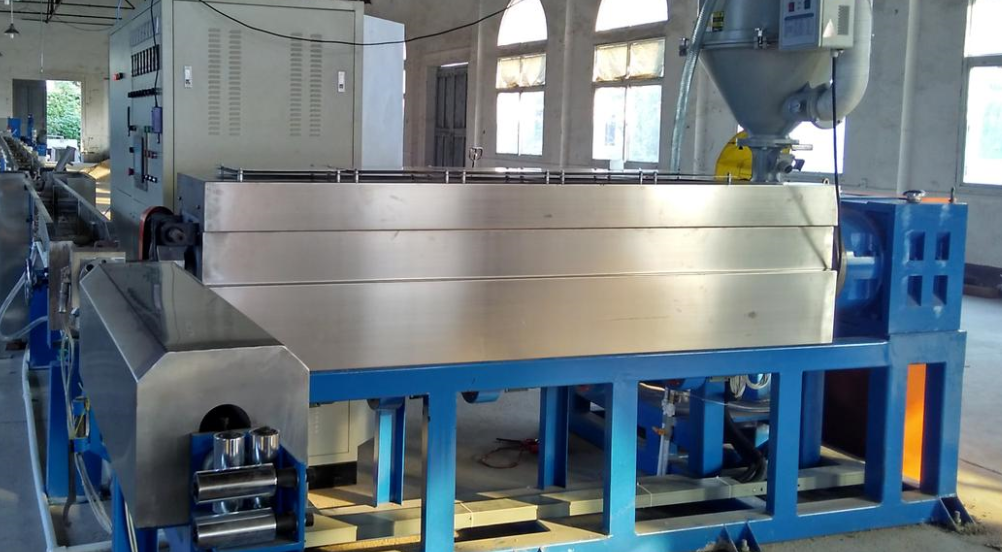

3. Φ90挤出机 1 套
4. 烘干、上料装置 1 套
5. 不锈钢冷水槽 1 套
6. 吹干器 1套
7. 高压火花仪 1套
8. 800kg履带式牵引机 1 套
9. PN2000端轴轴式收排线机 1 套

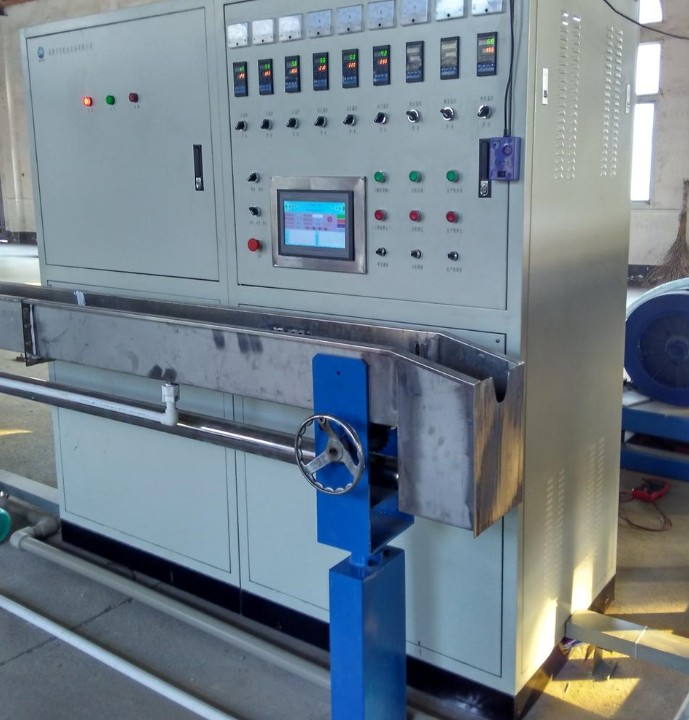

10. 电控系统 1 套
