DB-SZ-104
100对通信电缆SZ绞成缆生产线
一、特点及用途:
该生产线主要用于100对以下的市话绝缘芯线和数据缆绝缘芯线的成缆生产。
二、设备主要技术参数
1. 生产速度： Vmax≤50m/min；
2. 放线盘规格： PN500㎜；
3. 生产线中心高： 1100 mm；
4. 绞合单线直径： φ1.0～φ3.0㎜；
5. 最大绞合外径： Φ25㎜；
6. 收线盘规格： PN800～PN1600㎜；
7. 成缆方式： SZ绞形式；
8. 最大对数： 104（4对备用）；
9. 操作方向： 左进右出；
10. 设备颜色： 蓝色或用户指定；
11. 生产线用电总功率： 约25KW。
三、设备构成：

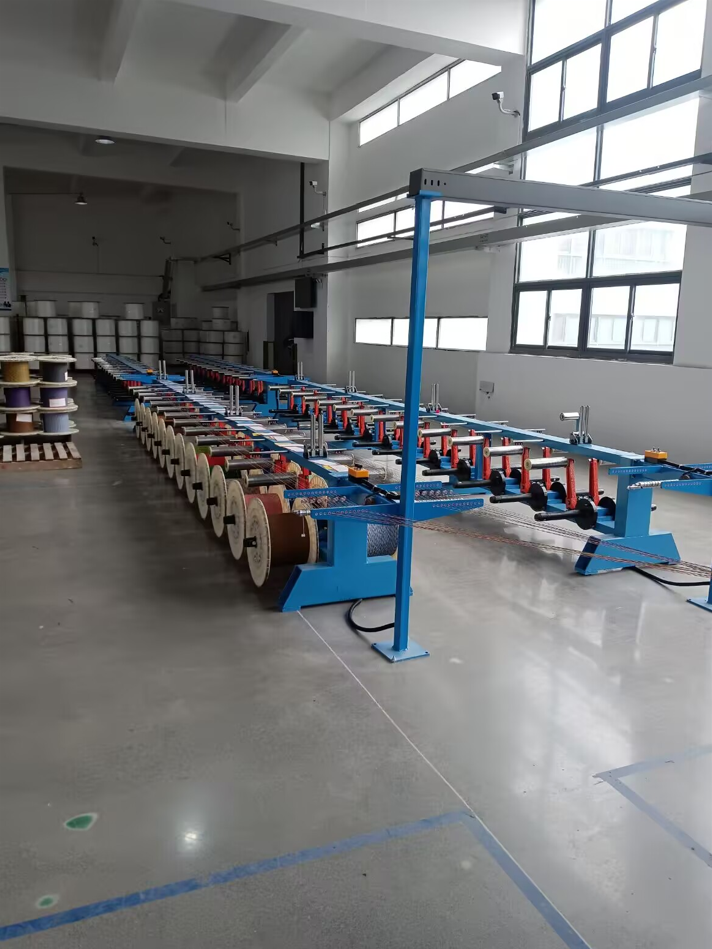

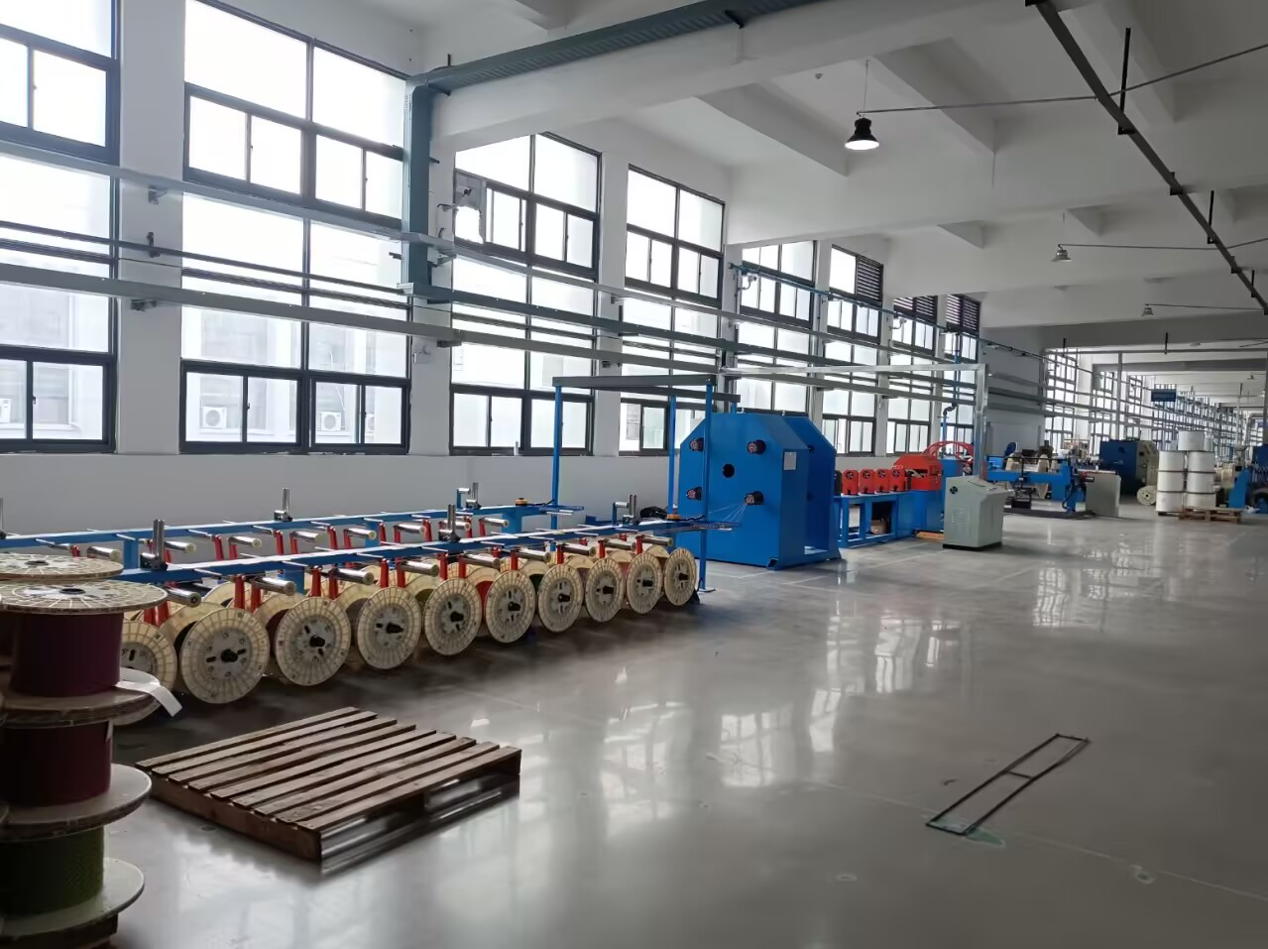

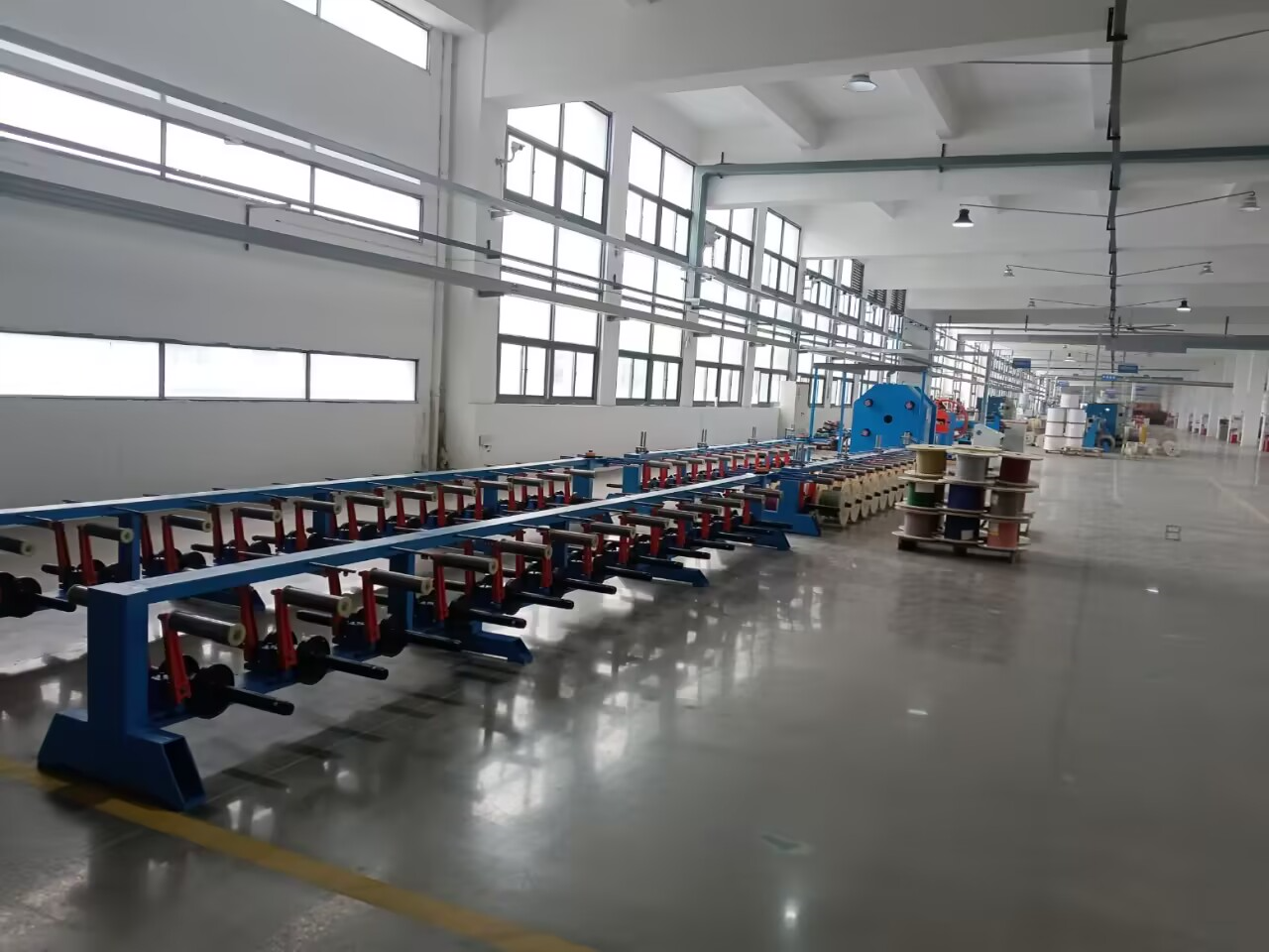

1. 104×500被动放线机-------------------1套
2. 汇线架-------------------------------4套

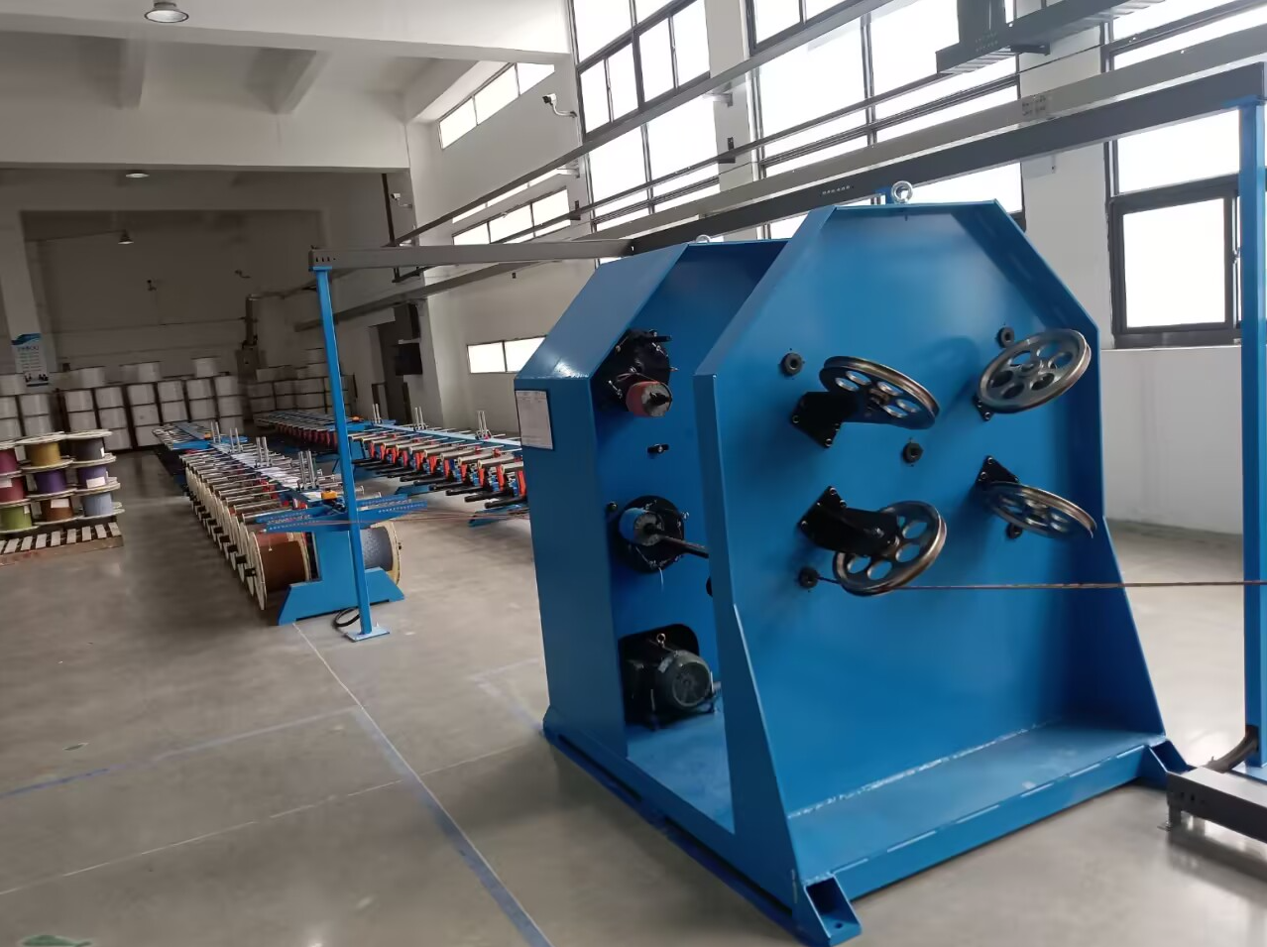

3. 4头摇摆扎带机------------------------1套
4. SZ绞绞头-----------------------------1套
5. 偏心式扎纱机 -----------------------1套
6. 偏心式双盘绕包机--------------------1套
7. 计米器-----------------------------1套

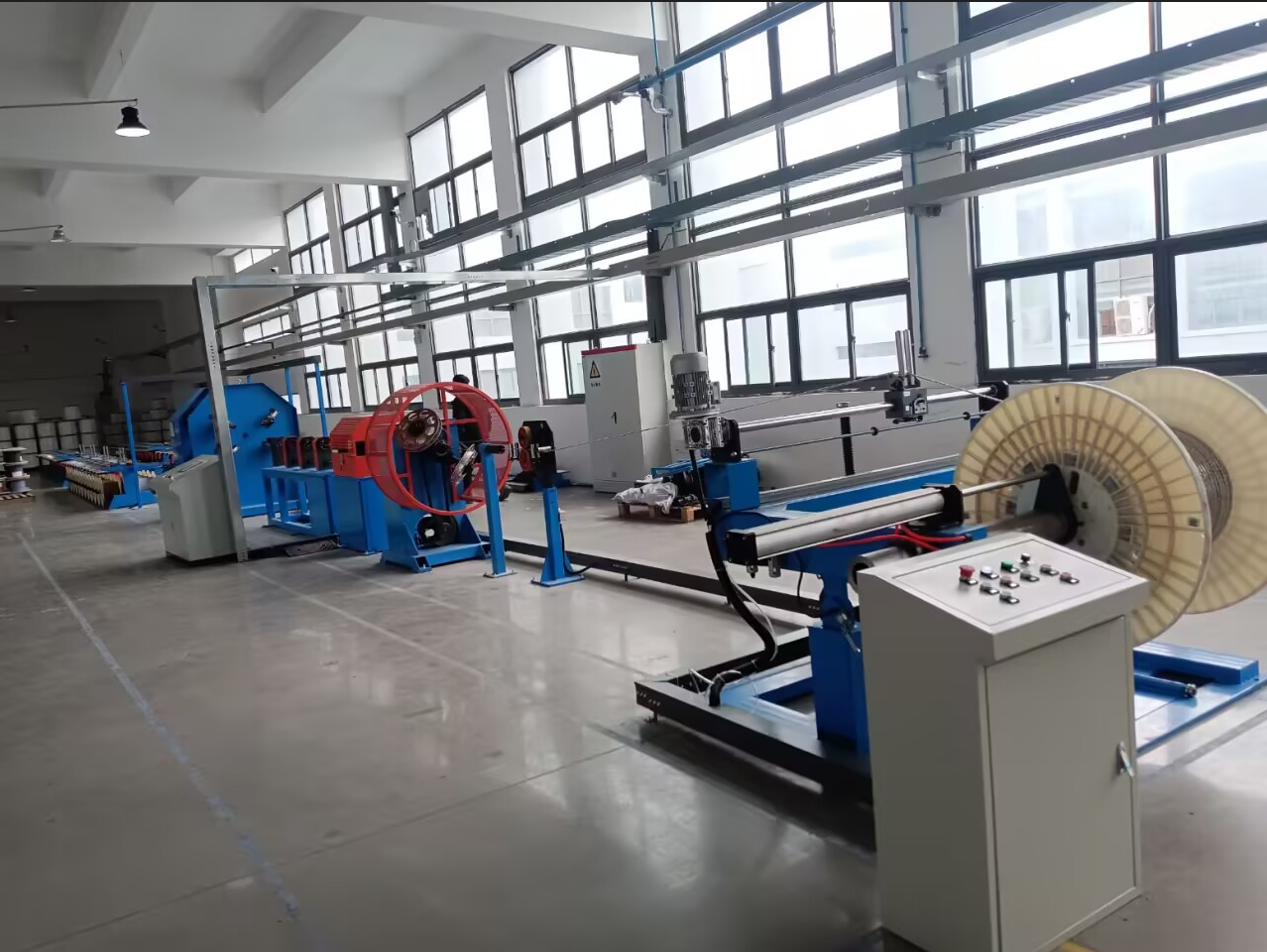

8. PN1600摆臂式收排线机----------------1套
9. 电气控制系统-----------------------1套
